| 基本参数 | |||
| 电机型号 |
MAD X7224 IPE V2.0 |
极对数 |
11 |
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
220°C |
| 电机尺寸 |
D:81.1 × 66.5 mm |
磁铁等级 |
180°C |
| 防护等级 |
IP35 |
出线规格 |
150 mm (引出线） |
| 离心散热设计 |
YES | 转子动平衡 |
≤5 mg |
| 螺旋桨安装孔位 |
D:20 M3×4 / M8 Nut |
电机动平衡 |
≤10 mg |
| 轴径 |
IN: 10 mm |
电机安装孔位 |
D:36 M4×4, D:90 M4×4 |
| 轴承 |
EZO 6900ZZ *3 |
线圈耐压 |
500 V |
技术参数 | |||
| KV值 |
170 KV |
190 KV |
|
| 工作额定电压
|
10-12S |
10-12S |
|
| 空载电流
|
2.5A/30V |
3.2A/30V |
|
| 相间内阻 |
33.5mΩ |
26mΩ |
|
| 电机重量
|
759 g |
772 g |
|
| 盒装重量
|
1261 g |
1274 g |
|
| 最大电流
|
94.2A |
109A |
|
| 最大功率
|
4249W |
4842W |
|
| 最大拉力 |
15.5 kg |
15.5 kg |
|
| 最大扭矩
|
4.7 Nm |
4.7 Nm |
|
| 电调推荐
|
MAD AMPX 80A(5-14S) AMPX 120A(5-14S) |
MAD AMPX 80A(5-14S) AMPX 120A(5-14S) |
|
| 螺旋桨推荐
|
21x10，22x10，22x12，24x10in |
21x10，22x10in |
|
| 单轴起飞重量推荐
|
4kg ~ 5.5kg |
4kg ~ 6kg |
|
| 整机起飞重量推荐
| 12S-22”/ 4轴22kg, 6轴33kg, 8轴44kg | 12S-22”/ 4轴22kg, 6轴33kg, 8轴44kg | |

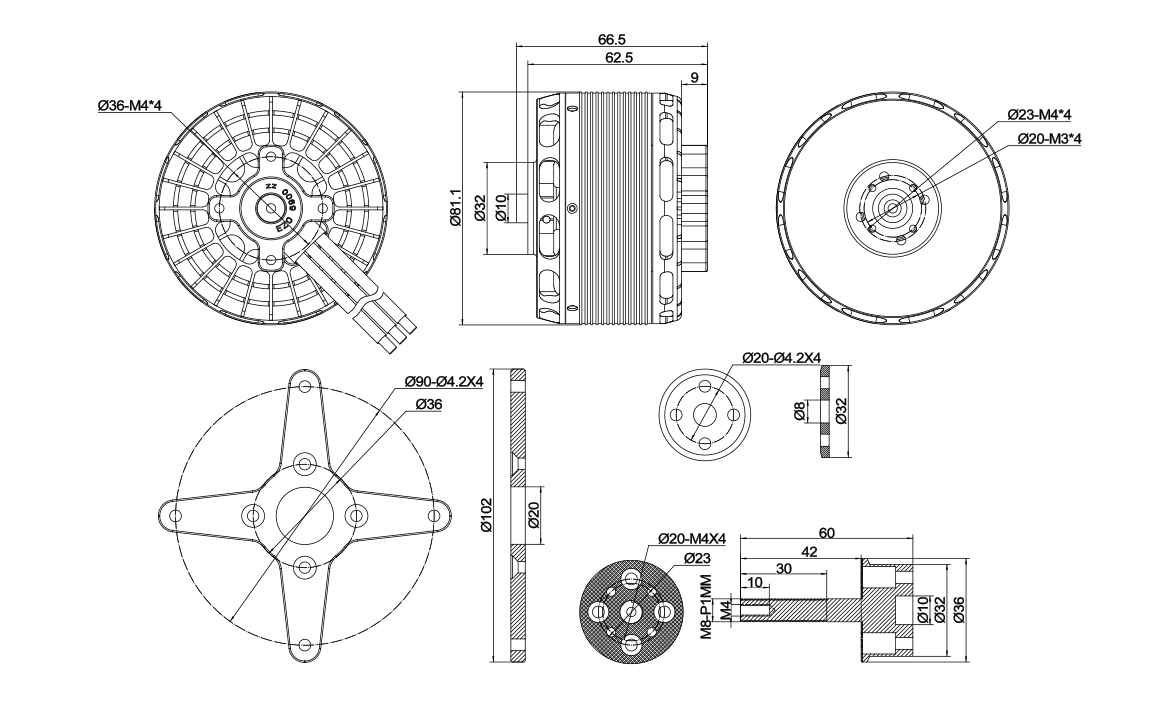

工程图
