| 基本参数 | |||
| 电机型号 |
MAD X4219 IPE V1.0 |
极对数 |
7 |
| 定子铁芯 |
台湾 /表面防锈处理 |
漆包线等级 |
180°C |
| 电机尺寸 |
D:50 × 65 mm |
磁铁等级 |
150°C |
| 防护等级 |
IP35 |
出线规格 |
110 mm (14#Awg（黑色）硅胶） |
| 离心散热设计 |
YES | 转子动平衡 |
≤5 mg |
| 螺旋桨安装孔位 |
D:20 M3×4 / M8 Nut |
电机动平衡 |
≤10 mg |
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:19 M3×4, |
| 轴承 |
EZO 686ZZ *2 / EZO 696ZZ |
线圈耐压 |
500 V |
技术参数 | |||
| KV值 |
270 KV |
550 KV |
600 KV |
| 工作额定电压
|
12S |
6S |
6S |
| 空载电流
|
0.6A/20V |
1.5A/10V |
1.6A/10V |
| 相间内阻 |
50mΩ |
14.2mΩ |
12.2mΩ |
| 电机重量 |
284 g |
286 g |
285 g |
| 盒装重量 |
536g (110 x 110 x 95 mm) |
538g (110 x 110 x 95 mm) |
537g (110 x 110 x 95 mm) |
| 最大电流 |
52.8 A |
76.8 A |
78.2 A |
| 最大功率
|
2233W |
1498W
|
1505W |
| 最大拉力
|
6.8 kg |
5.5 kg |
5 kg |
| 最大扭矩
|
1.9 Nm |
1.3 Nm |
1.2 Nm |
| 电调推荐
|
MAD AMPX 80A(5-14S) |
MAD AMPX 80A(5-14S) |
MAD AMPX 80A(5-14S) |
| 螺旋桨推荐
|
15x8，16x8in |
15x8，16x8in |
14x7，15x8in |
| 单轴起飞重量推荐
|
2kg ~ 3kg |
2kg ~ 3kg |
2kg ~ 3kg |
| 整机起飞重量推荐
| 12S-16”/ 4轴8kg, 6轴12kg, 8轴16kg | 12S-16”/ 4轴8kg, 6轴12kg, 8轴16kg | 6S-16”/ 4轴8kg, 6轴12kg, 8轴16kg |

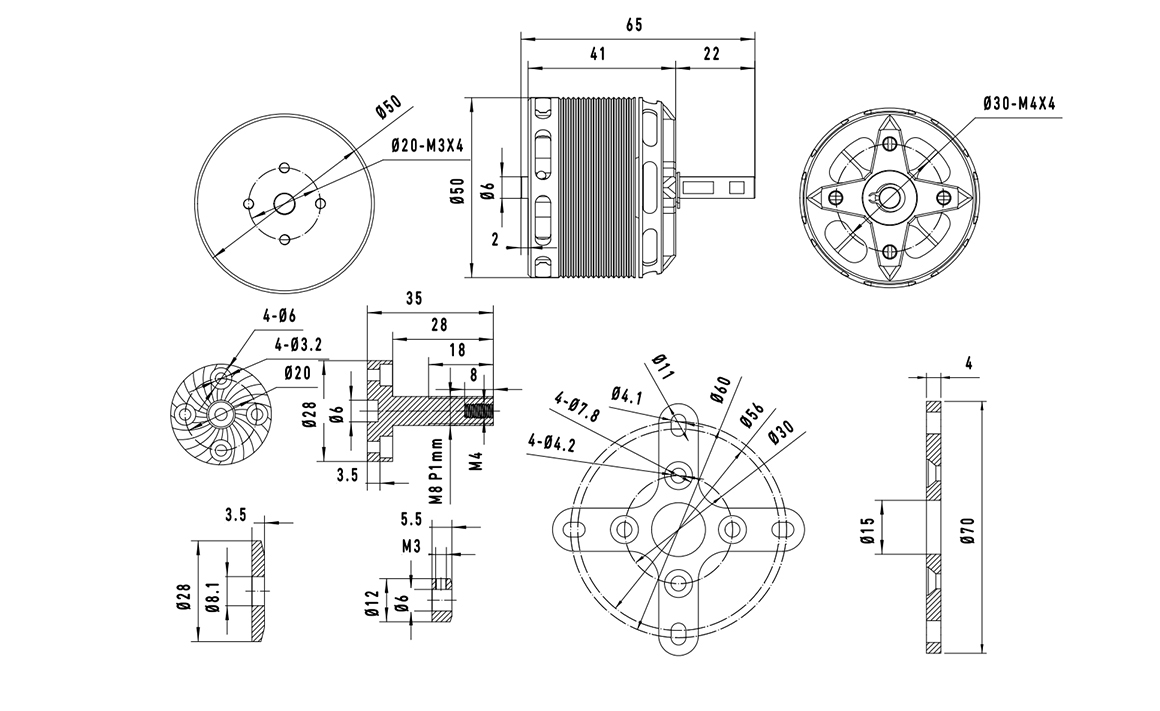

工程图
