MAD VAX 5320 EEE

高效超轻长航时动力

¥889

为专业航拍测绘勘探等长航时设计,6S~12电压
纯手工绕线,满槽率高、外观整洁
独特的电机铁芯设计,12N14P多槽多级
使用航空铝材,强度更高,为您提供更好的安全保证
通过磁通密度和磁包涵量仿真模拟,电机低耗能效率高
使用优质进口轴承,旋转更稳定,更抗摔
使用高性能耐高温弧形磁片,性能提升5%

商品编号: 0101DJ0526、0101DJ0873、0101DJ0740  分类:

KV235
KV360
KV400

基本参数

电机型号
MAD VAX 5320 EEE V1.0
极对数
7
定子铁芯
台湾 / 表面防锈处理
漆包线等级
180°C
电机尺寸
D:61.1 × 53mm
磁铁等级
150°C
防护等级
防雨
出线规格
150mm (14号黑色硅胶线)
离心散热设计
自主散热 转子动平衡
≤5 mg
螺旋桨安装孔位
D:12 M3×4,  D:20 M3×4,  D:31 M3×4
电机动平衡
≤10 mg
轴径
IN: 5 mm
电机安装孔位
D:40 M4×4,
轴承
EZO 688ZZ*2 / NMB 1980*1
线圈耐压
500 V

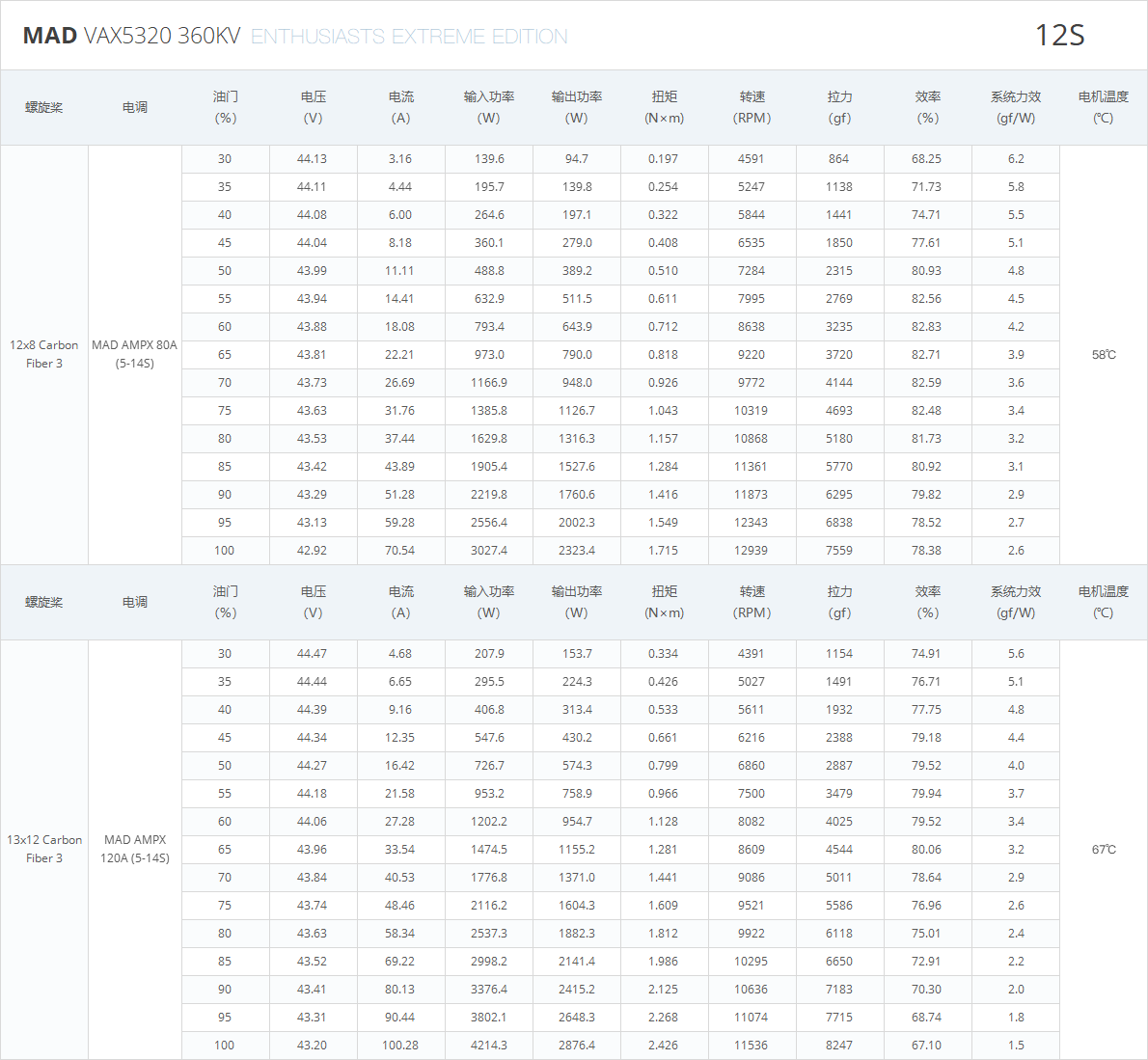

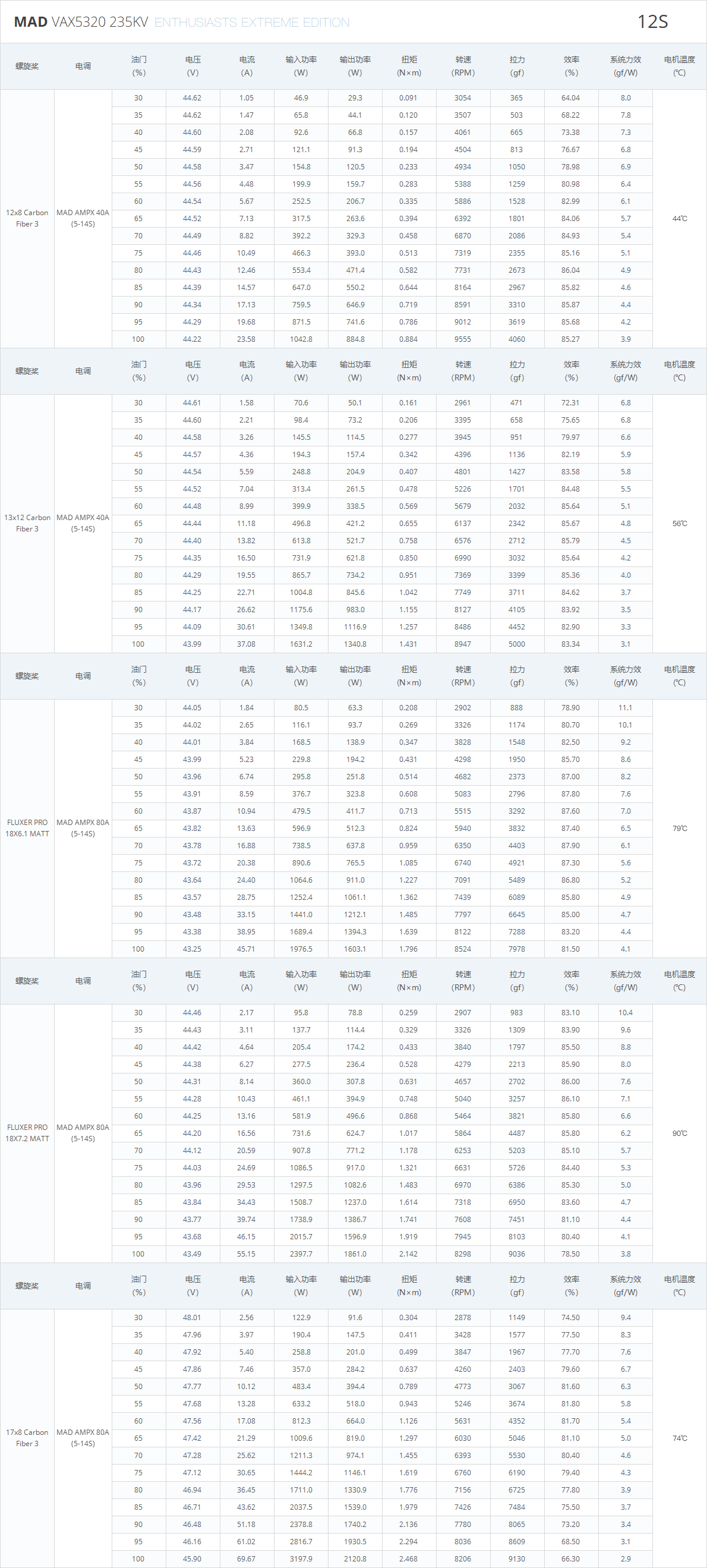

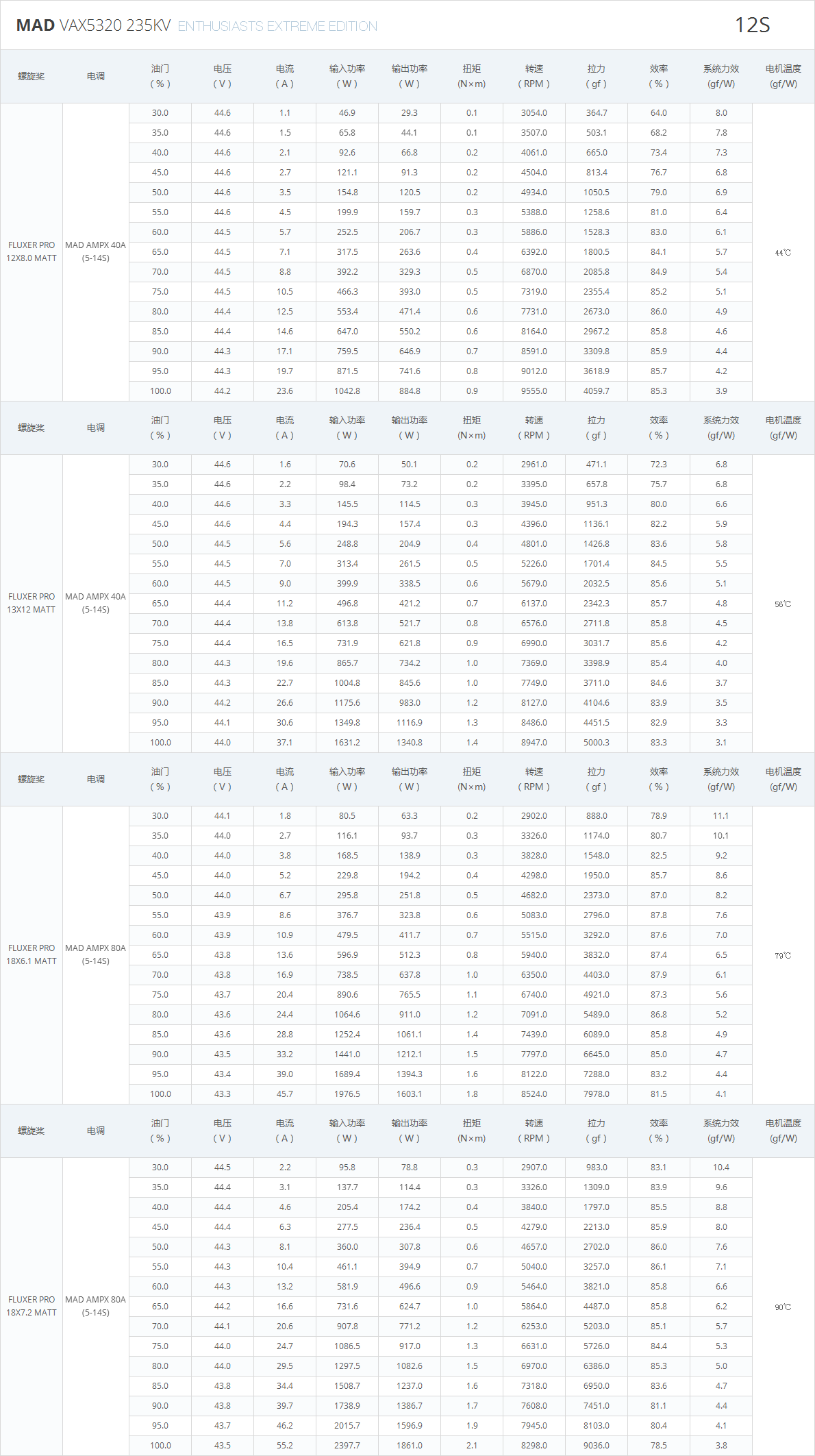

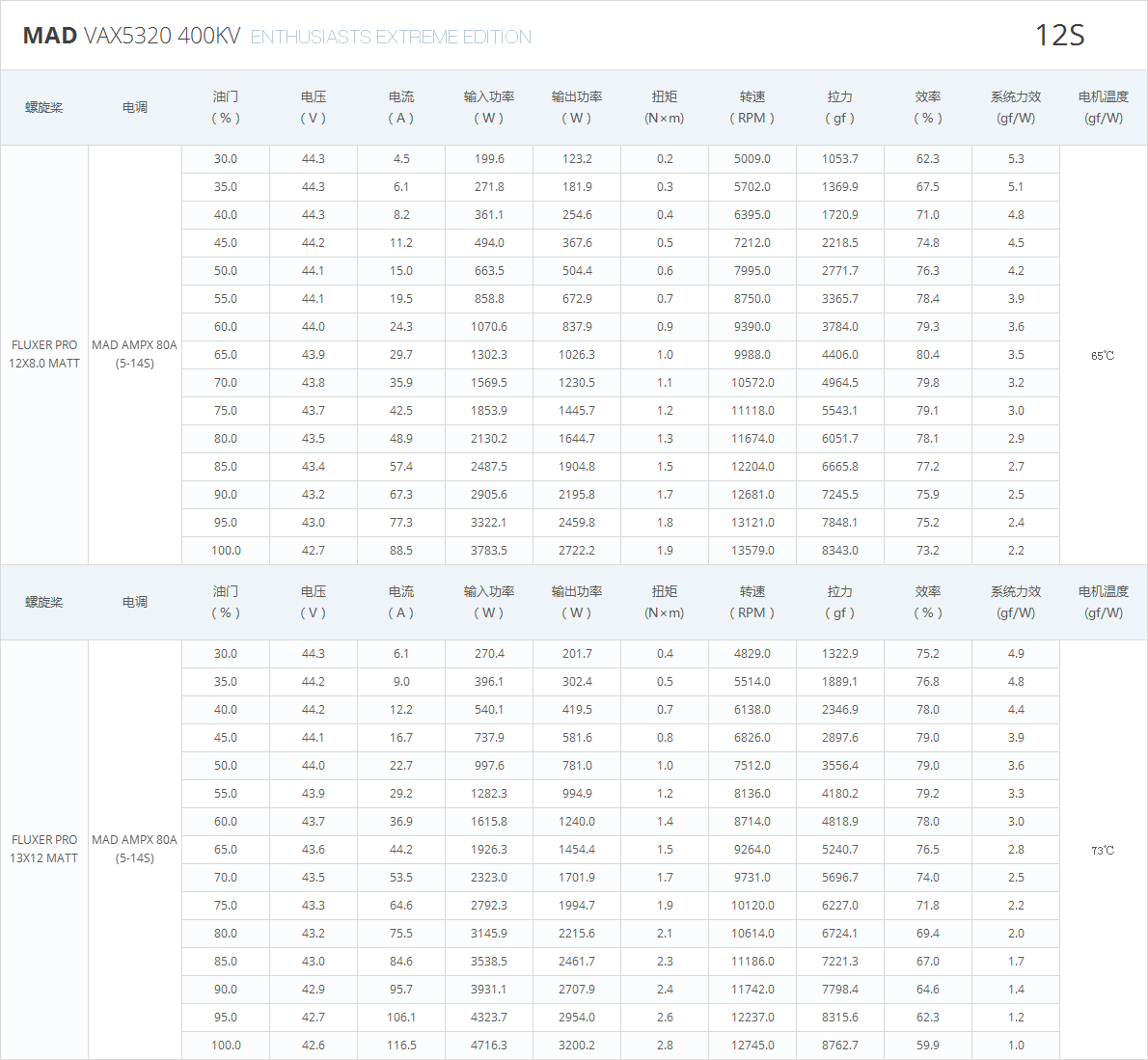

技术参数

KV值
235 KV
360 KV
 400 KV
工作额定电压
12S
12S
12S
空载电流
2.84A / 20V
2.1A / 20V
1.74A / 15V
相间内阻
37.5mΩ
28.5mΩ
24.5mΩ
电机重量
411 g
414 g
428 g
盒装重量
590g (110 x 110 x 55 mm)
572g (110 x 110 x 55 mm)
607g (110 x 110 x 55 mm)
最大电流
55.2 A
100.3 A
116.5 A
最大功率
2398W
4214W
4716W
最大拉力
9 kg
8.2 kg
8.8 kg
最大扭矩
2.14 Nm
2.43 Nm
2.83 Nm
电调推荐
MAD AMPX 40A (5~14S)   80A (5-14S)
MAD AMPX 80A(5-14S)   120A(5-14S)
MAD AMPX 80A(5-14S)   120A(5-14S)
螺旋桨推荐
12x8x3,13x12x3,18x6.1,18.1x7.2in
12x8x3,13x12x3in
12x8x3in
单轴起飞重量推荐
3kg ~ 4kg
3kg ~ 4kg
4kg ~ 5kg
整机起飞重量推荐


12S-18”/ 4轴11kg, 6轴16.5kg, 8轴22kg12S-12”/ 4轴11kg, 6轴16.5kg, 8轴22kg
12S-12”/ 4轴14kg, 6轴21kg, 8轴28kg

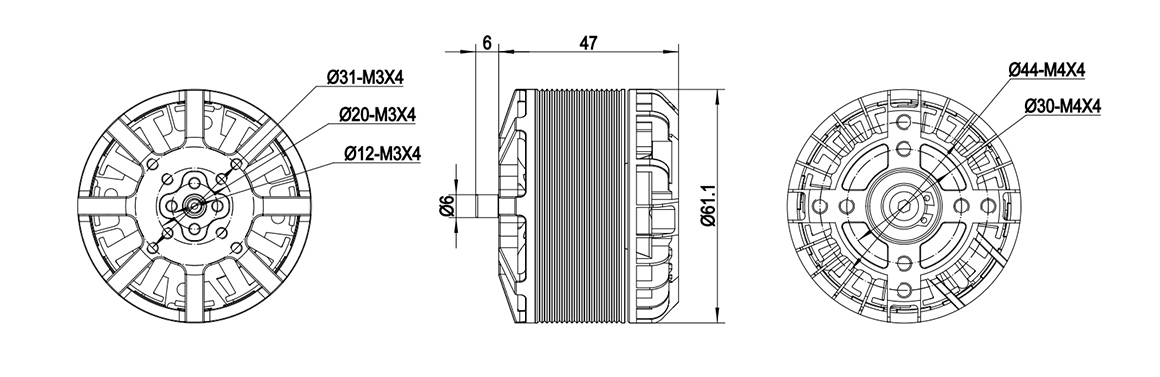

  工程图
