| 基本参数 | |||||||||
| 电机型号 |
MAD M9C12 IPE V3.0 |
极对数 |
21 | ||||||
| 定子铁芯 |
台湾 / 表面防腐处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:98.5×32.1mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP45 | 出线规格 |
50 mm (16号 黑、红、黄色硅胶线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:20 M3×4, D:23 M4×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:30 M3×4, D:40 M4×4 | ||||||
| 轴承 |
EZO 6802ZZ |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
100 KV |
110 KV
|
|||||||
| 工作额定电压 |
12S |
12S |
|||||||
| 空载电流
|
1.3A/30V |
1.37A/30V |
|||||||
| 相间内阻
|
57 mΩ |
50 mΩ |
|||||||
| 电机重量
|
453 g |
463 g |
|||||||
| 盒装重量
|
892g (200 x 200 x 70 mm) |
902g (200 x 200 x 70 mm) |
|||||||
| 最大电流
|
51 A |
60 A
|
|||||||
| 最大功率
|
2438W
|
2823W
|
|||||||
| 最大拉力
|
13.8 kg |
13.7 kg |
|||||||
| 最大扭矩
|
5.0 Nm |
5.0 Nm |
|||||||
| 电调推荐
|
MAD AMPX 80A ESC (5-14S) |
MAD AMPX 80A ESC (5-14S) |
|||||||
| 螺旋桨推荐
|
28x8.5，29x8.7，30x10.5，32x9.6 |
28x8.5，29x8.7，29x10，30x10 |
|||||||
| 单轴起飞重量推荐
|
4kg ~ 6kg |
4kg ~ 6kg
|
|||||||
| 整机起飞重量推荐
|
12S-30”/ 4轴18kg, 6轴27kg, 8轴36kg |
12S-30”/ 4轴21kg, 6轴31.5kg, 8轴42kg |
|||||||
|
|
| ||||||||
|
| |||
|
|
| ||

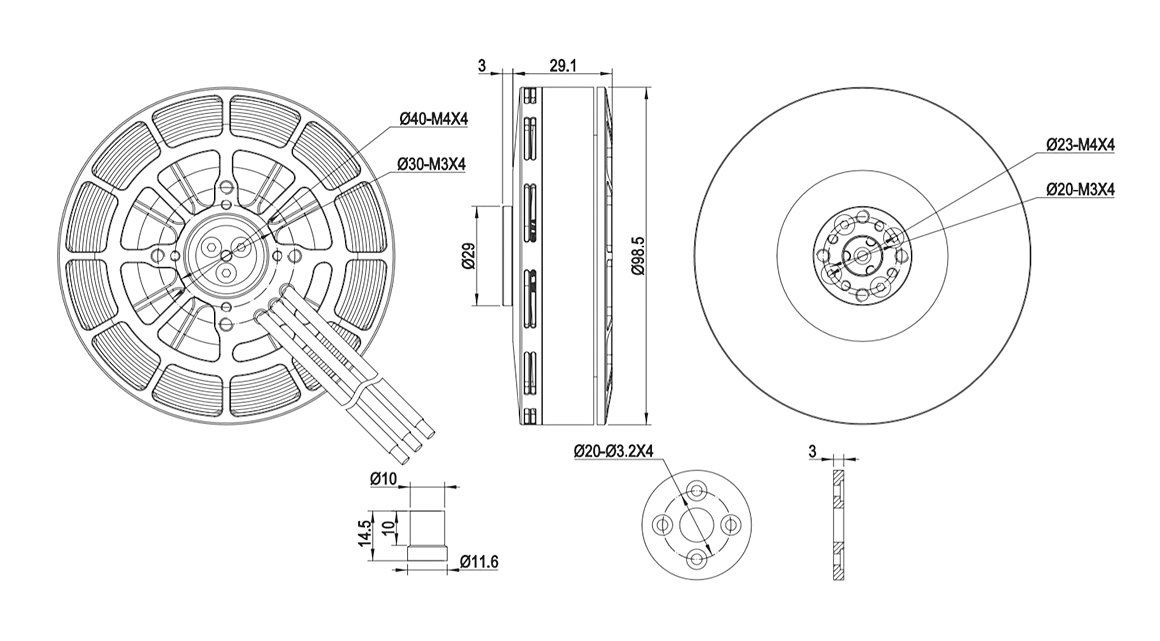

工程图
