基本参数 | |||||||||
| 电机型号 |
MAD M8 EEE V3.0 |
极对数 |
21 | ||||||
| 定子铁芯 |
台湾/ 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:87.1 × 26.7 mm |
磁铁等级 |
180°C | ||||||
| 防护等级 |
防雨 | 出线规格 |
80 mm (16号硅胶线） | ||||||
| 离心散热设计 |
自主散热 |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:20 M3×4, D:23 M4×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:36 M4×4, D:48 M3×4 | ||||||
| 轴承 |
EZO 6802ZZ |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||

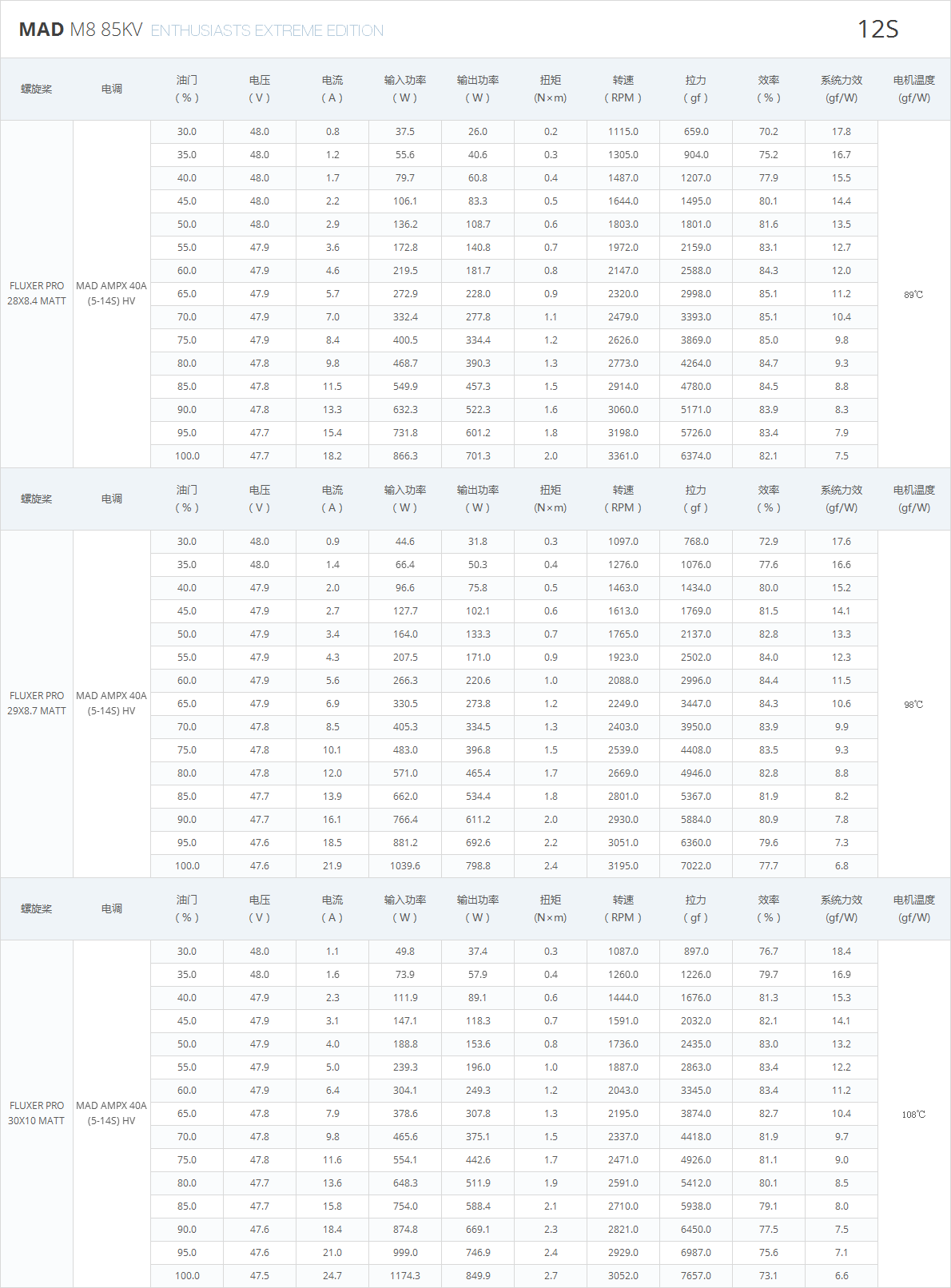

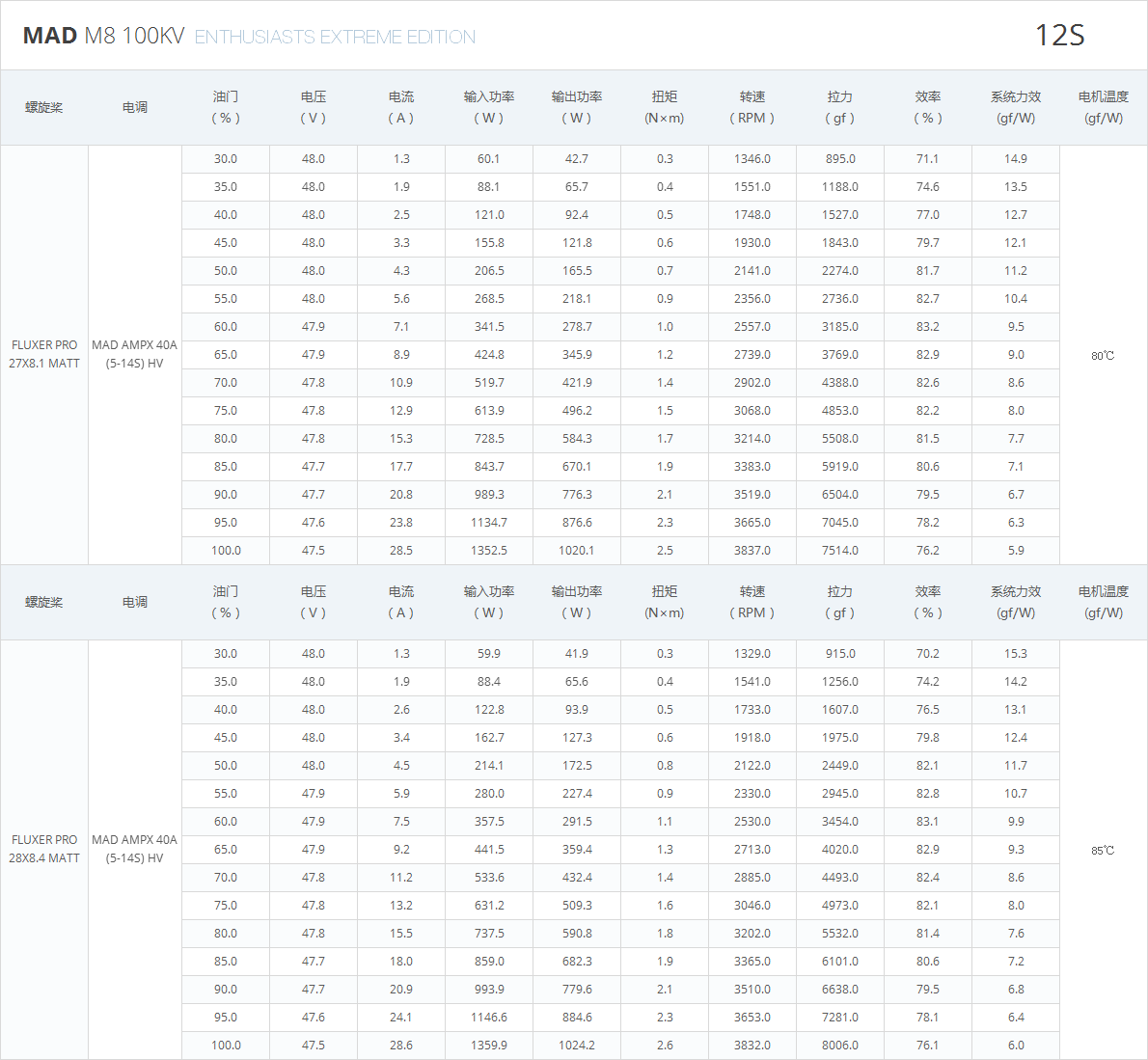

| KV值 |
85 KV |
100 KV
|
150KV
| ||||||
| 工作额定电压 |
12S |
12S |
6~12S | ||||||
| 空载电流 |
0.64A/30V |
0.99A/30V |
1.44A/30V | ||||||
| 相间内阻 |
207 mΩ |
147 mΩ |
71 mΩ | ||||||
| 电机重量 |
233 g |
236 g |
230 g | ||||||
| 盒装重量 |
501g (150 x 150 x 65 mm) |
504g (150 x 150 x 65 mm) |
498g (150 x 150 x 65 mm) | ||||||
| 最大电流 |
24.7 A |
28.6 A
|
47 A
| ||||||
| 最大功率
|
1174W
|
1360W
|
2210W | ||||||
| 最大拉力
|
7.7 kg |
8.0 kg |
10.2 kg | ||||||
| 最大扭矩
|
2.66Nm |
2.55Nm |
2.96Nm | ||||||
| 电调推荐
|
MAD AMPX 40A (5-14S) HV AMPX 60A (5-14S) HV |
MAD AMPX 40A (5-14S) HV AMPX 60A (5-14S) HV |
MAD AMPX 40A (5-14S) HV AMPX 60A (5-14S) HV | ||||||
| 螺旋桨推荐
|
28x8.4，29x8.7，30x10.0 |
27x8.1，28x8.4 |
28x8.4，29x8.7，30x10.0 | ||||||
| 单机起飞重量推荐
|
2kg ~ 3kg |
2kg ~ 3kg |
3kg ~ 4kg | ||||||
| 整机起飞重量推荐
|
12S-30”/ 4轴11kg, 6轴16.5kg, 8轴22kg |
12S-28”/ 4轴12kg, 6轴18kg, 8轴24kg
|
12S-30”/ 4轴8kg, 6轴12kg, 8轴16kg | ||||||
|
|
| ||||||||
|
| |||

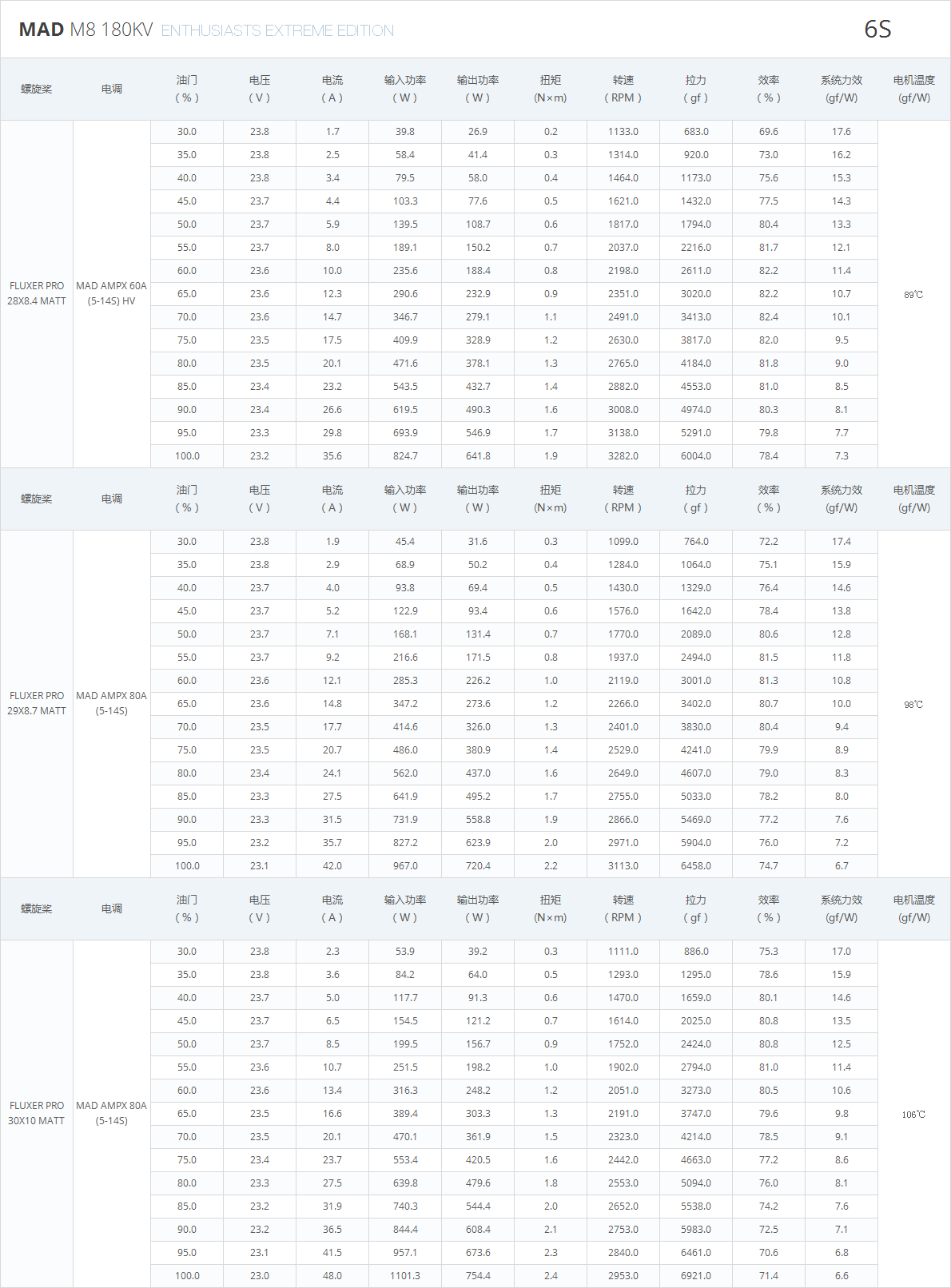

| KV值 |
180 KV |
|
|
| 工作额定电压 |
6S |
|
|
| 空载电流 |
2.2A/30V |
|
|
| 相间内阻 |
49 mΩ |
|
|
| 电机重量 |
236 g |
|
|
| 盒装重量 |
504g (150 x 150 x 65 mm) |
|
|
| 最大电流 |
48 A |
|
|
| 最大功率
|
1101W
|
|
|
| 最大拉力
|
6.9 kg |
|
|
| 最大扭矩
|
2.4Nm |
|
|
| 电调推荐
|
MAD AMPX 60A (5-14S) HV AMPX 80A (5-14S) HV |
|
|
| 螺旋桨推荐
|
28x8.4，29x8.7，30x10.0 |
|
|
| 单机起飞重量推荐
|
2kg ~ 3kg |
|
|
| 整机起飞重量推荐 | 6S-28”/ 4轴9kg, 6轴13.5kg, 8轴18kg | ||
| |
|
| |
工程图
