| 基本参数 | |||||||||
| 电机型号 |
MAD M6C12 IPE V3.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
台湾/ 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:72 × 35.4mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP45 | 出线规格 |
150 mm (16号黑色硅胶线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:18 M3×4, D:22 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4 | ||||||
| 轴承 |
EZO 696ZZ *2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
150KV |
170KV
|
280KV
| ||||||
| 工作额定电压 |
12S |
12S |
6S | ||||||
| 空载电流 |
0.67A / 20V |
0.89A / 20V |
1.53A/20V | ||||||
| 相间内阻 |
90mΩ |
77mΩ |
31mΩ | ||||||
| 电机重量 |
277 g |
255 g
|
279 g | ||||||
| 盒装重量 |
447g (110 x 110 x 55 mm) |
423g (110 x 110 x 55 mm)
|
449 g (110 x 110 x 55 mm) | ||||||
| 最大电流 |
36.2 A |
51.5 A
|
58.4 A
| ||||||
| 最大功率
|
1725W
|
1683.3W
|
1365W
| ||||||
| 最大拉力
|
9.4 kg |
10.8 kg |
7.5 kg | ||||||
| 最大扭矩
|
2.64 Nm |
3.03 Nm |
2.11 Nm | ||||||
| 电调推荐
|
MAD AMPX 40A (5-14S) |
MAD AMPX 60A (5-14S) |
XROTOR Pro 60A (4-6S) | ||||||
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2 |
21x6.3，22x6.6，22.1x7.4，24x7.2 |
22x6.6，22.1x7.4，22x7，24x7.2 | ||||||
| 单机起飞重量推荐
|
3kg ~ 4kg
|
4kg ~ 5kg
|
2.5kg ~ 3.5kg
| ||||||
| 整机起飞重量推荐
|
12S-22”/ 4轴9kg, 6轴14kg, 8轴19kg | 12S-22”/ 4轴12kg, 6轴19kg, 8轴25kg
|
6S-24”/ 4轴11kg, 6轴17kg, 8轴23kg
| ||||||
|
|
| ||||||||
|
| |||
| KV值 |
400KV |
|
|
| 工作额定电压 |
6S |
|
|
| 空载电流 |
2.5A / 20V |
|
|
| 相间内阻 |
20mΩ |
|
|
| 电机重量 |
281 g |
|
|
| 盒装重量 |
451g (110 x 110 x 55 mm) |
|
|
| 最大电流 |
75.74 A |
|
|
| 最大功率
|
1766.28W
|
|
|
| 最大拉力
|
7.5 kg |
|
|
| 最大扭矩
|
1.71 Nm |
|
|
| 电调推荐
|
MAD AMPX 80A (5-14S) |
|
|
| 螺旋桨推荐
|
18x6.1，18.1x7.2，19x5.7，20x6.0 |
|
|
| 单机起飞重量推荐
|
2.5kg ~ 3.5kg
|
|
|
| 整机起飞重量推荐
|
12S-22”/ 4轴12kg, 6轴14kg, 8轴24kg
|
|
|
|
|
| ||

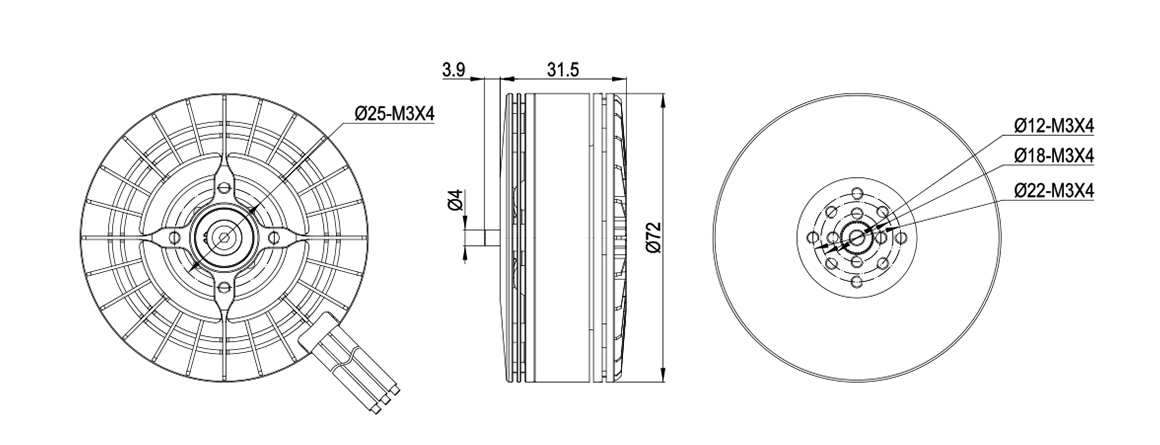

工程图
