| 基本参数 | |||||||||

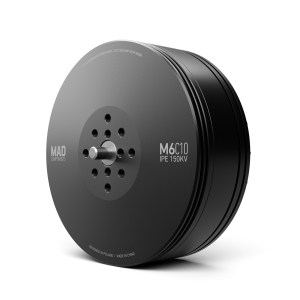

| 电机型号 |
MAD M6C10 IPE V3.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
台湾/ 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:72 × 33.4mm
|
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP45 | 出线规格 |
150 mm (16号黑色硅胶线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:18 M3×4, D:22 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4 | ||||||
| 轴承 |
EZO 696ZZ *2 |
线圈耐压 |
500 V | ||||||

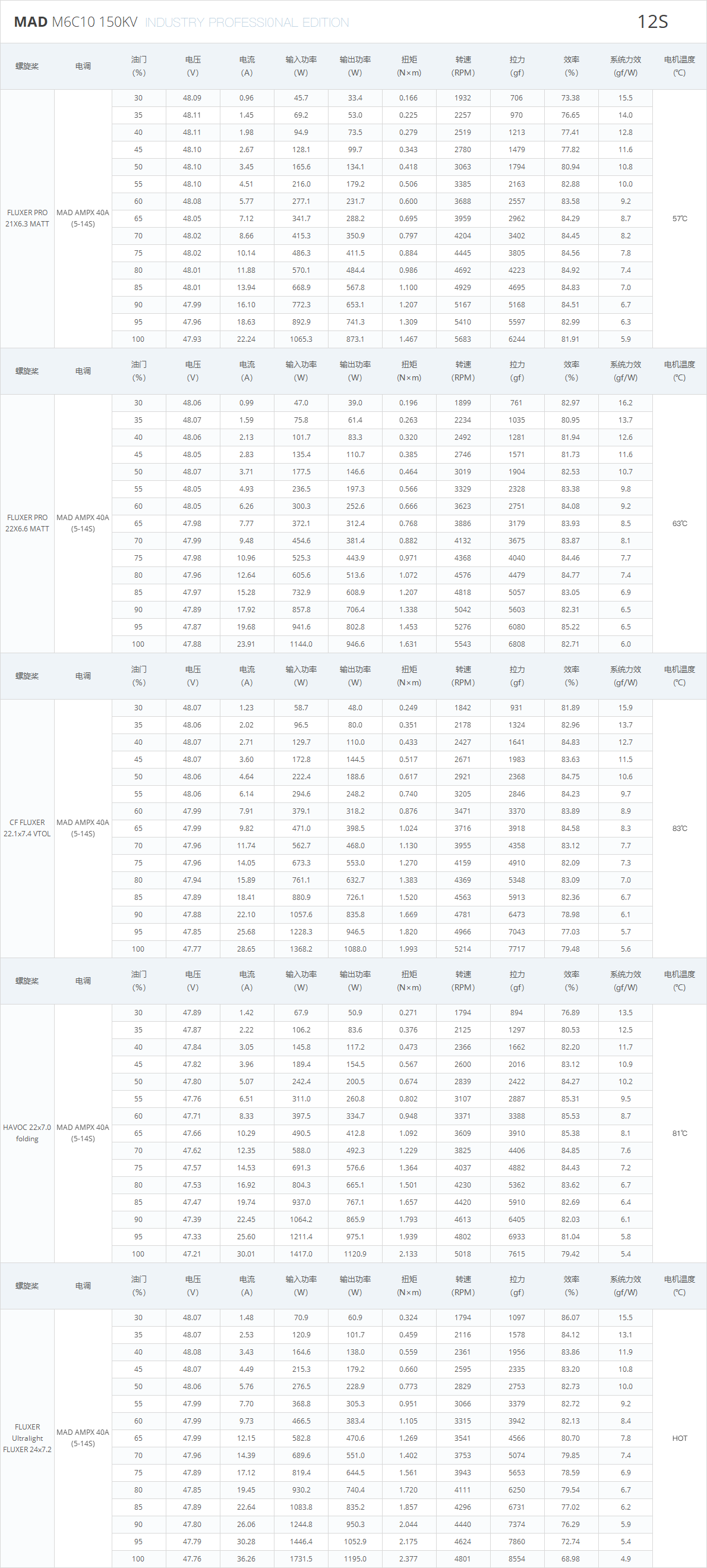

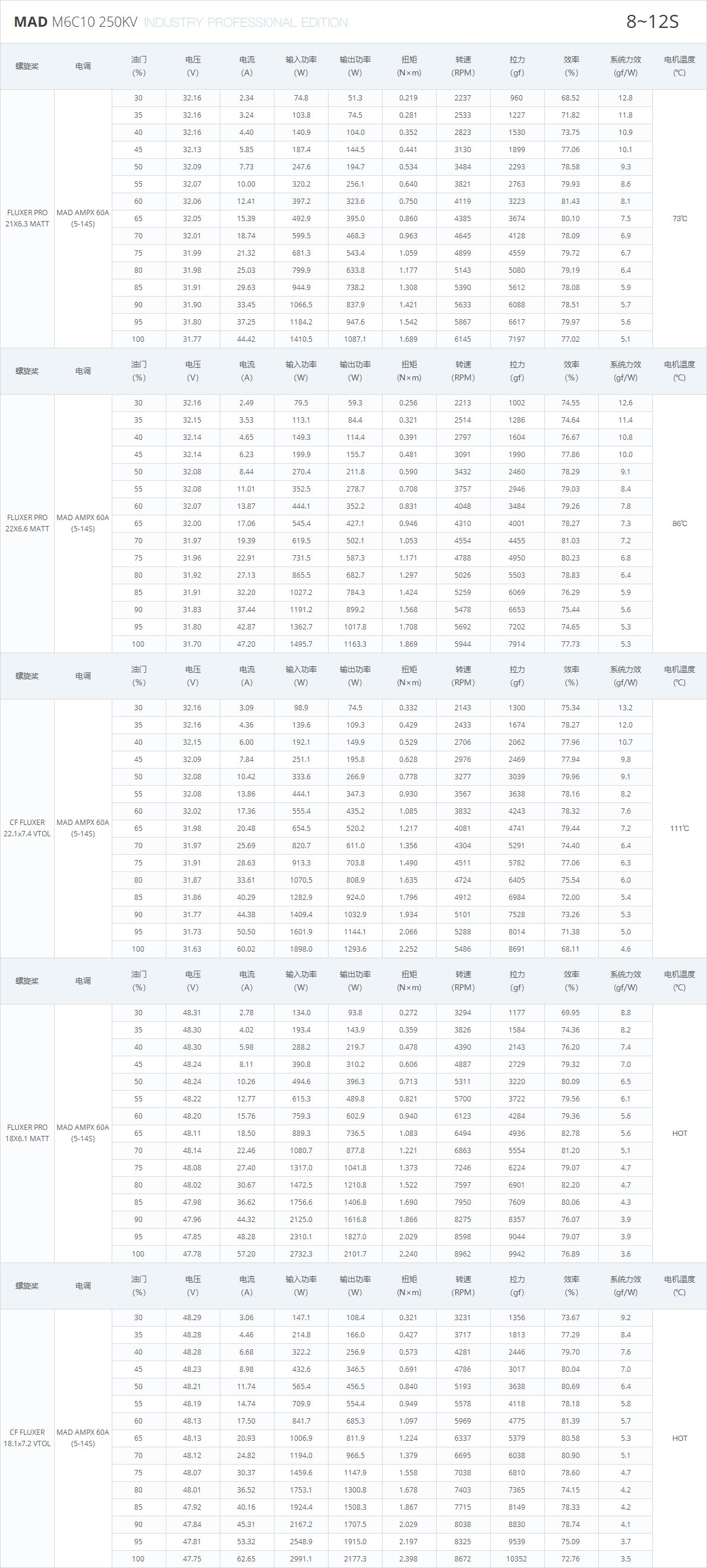

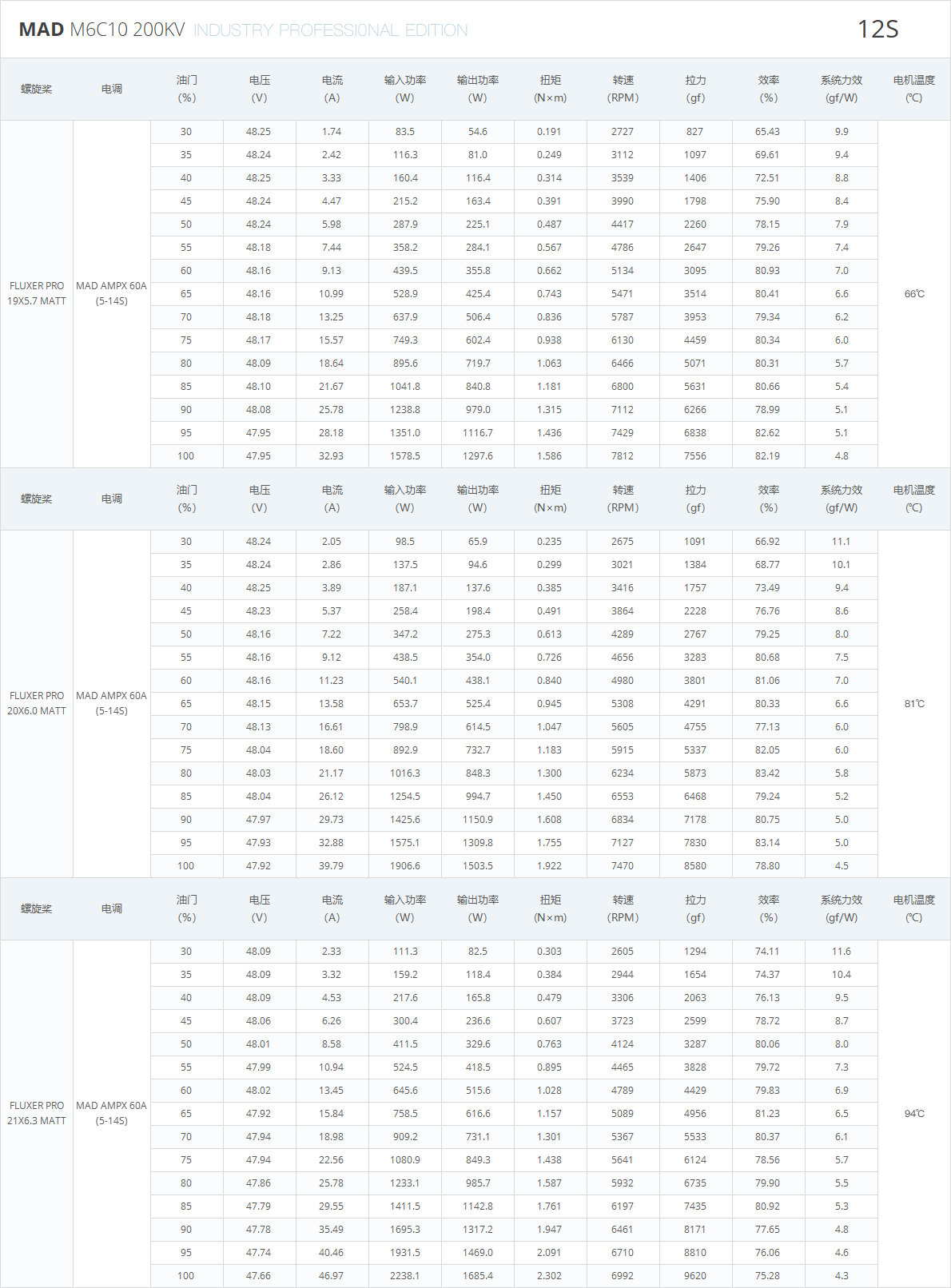

技术参数 | |||||||||
| KV值 |
150KV |
200KV
|
250KV
| ||||||
| 工作额定电压 |
12S |
12S |
8-12S | ||||||
| 空载电流 |
0.7A / 20V |
1.03A / 20V |
1.3A / 20V | ||||||
| 相间内阻 |
120mΩ |
64mΩ |
41mΩ | ||||||
| 电机重量 |
234 g |
226 g |
232 g | ||||||
| 盒装重量 |
404g (110 x 110 x 55 mm) |
396g (110 x 110 x 55 mm) |
402g (110 x 110 x 55 mm) | ||||||
| 最大电流 |
36.3 A |
47 A
|
62.65 A
| ||||||
| 最大功率
|
1731.5W
|
2238.1W
|
2991.7W
| ||||||
| 最大拉力
|
8.5 kg |
9.6 kg |
10.4 kg | ||||||
| 最大扭矩
|
2.38 Nm |
2.3 Nm |
2.40 Nm | ||||||
| 电调推荐
|
MAD AMPX 40A (5-14S) |
MAD AMPX 60A (5-14S) |
MAD AMPX 80A (5-14S) | ||||||
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2 |
19x5.7，20x6.0，21x6.3 |
18x6.1，21x6.3，22x6.6，22.1x7.4 | ||||||
| 单机起飞重量推荐
|
3kg ~ 4kg
|
3kg ~ 4kg
|
4kg ~ 5kg
| ||||||
| 整机起飞重量推荐
|
12S-22”/ 4轴9kg, 6轴14kg, 8轴19kg
|
12S-20”/ 4轴13kg, 6轴20kg, 8轴27kg
|
12S-18”/ 4轴15kg, 6轴22kg, 8轴30kg
| ||||||
|
|
| ||||||||
|
| |||

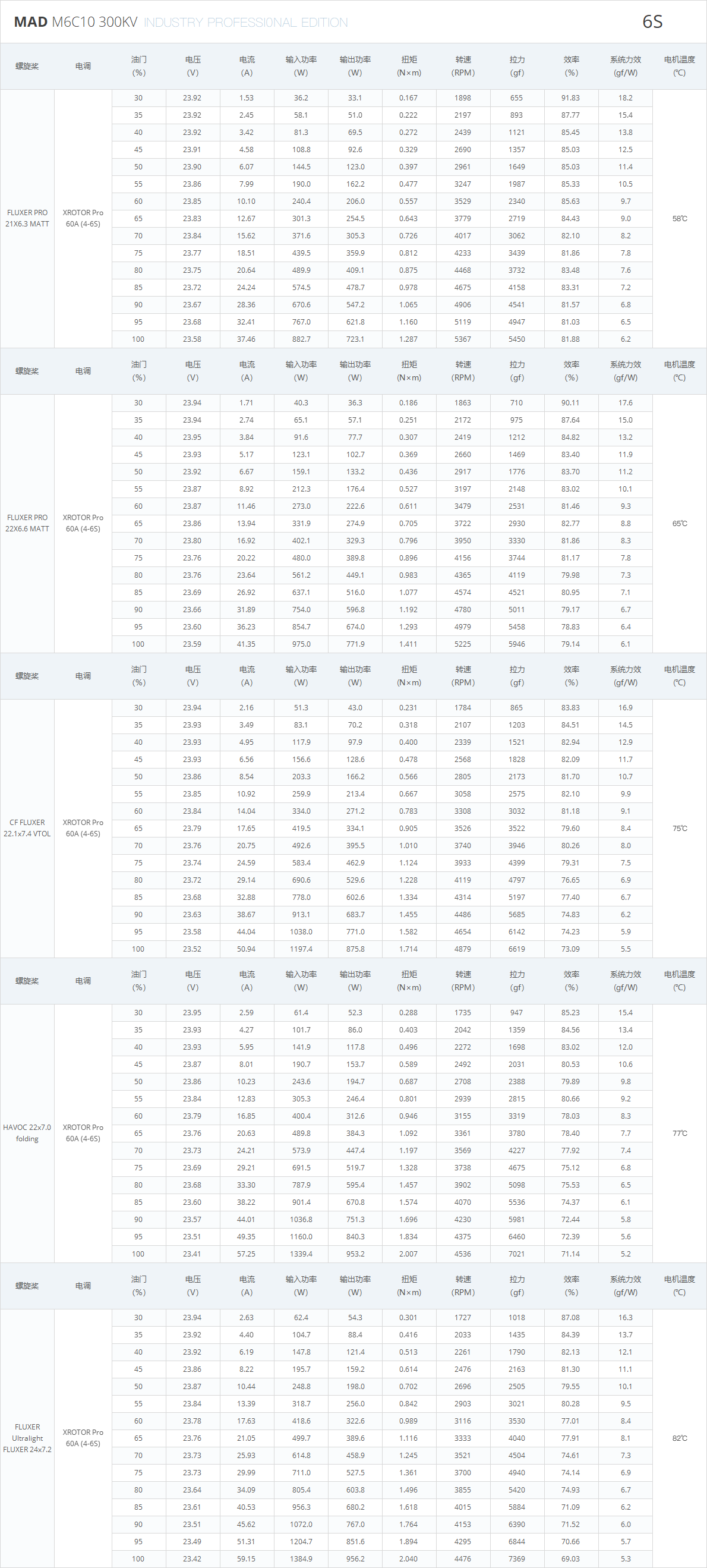

| KV值 |
300 KV |
|
|
| 工作额定电压 |
6S |
|
|
| 空载电流 |
1.5A / 20V |
|
|
| 相间内阻 |
45mΩ |
|
|
| 电机重量 |
234 g |
|
|
| 盒装重量 |
404g (110 x 110 x 55 mm) |
|
|
| 最大电流 |
59.2 A |
|
|
| 最大功率
|
1385W
|
|
|
| 最大拉力
|
8.0 kg
|
|
|
| 最大扭矩
|
2.0 Nm
|
|
|
| 电调推荐
|
XROTOR Pro 60A (4-6S) |
|
|
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2 |
|
|
| 单机起飞重量推荐
|
2.5kg ~ 3.5kg
|
|
|
| 整机起飞重量推荐 | 6S-22”/ 4轴9kg, 6轴13kg, 8轴17kg
| ||

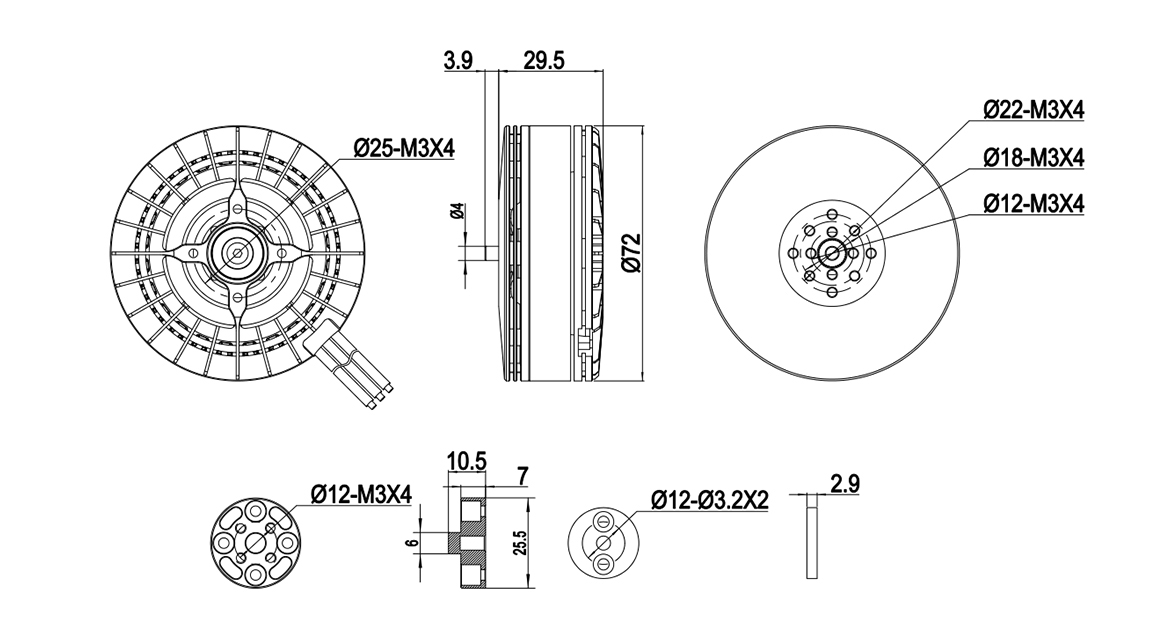

工程图
