| 基本参数 | |||||||||

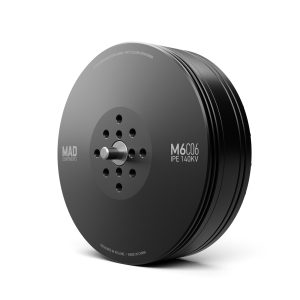

| 电机型号 |
MAD M6C06 EEE V2.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
台湾/ 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:72 × 27.4 mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
防雨 | 出线规格 |
60mm (16号黑色硅胶线） | ||||||
| 离心散热设计 |
自主散热 |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:18 M3×4, D:22 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4, D:32 M4×4 | ||||||
| 轴承 |
EZO 696ZZ *2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
140KV |
220 KV
|
320 KV
| ||||||
| 工作额定电压 |
12S |
8S |
6S | ||||||
| 空载电流 |
0.45A/20V |
0.76A / 20V |
1.3A / 20V | ||||||
| 相间内阻 |
301mΩ |
124mΩ |
64.4mΩ | ||||||
| 电机重量 |
163 g |
161 g |
165 g | ||||||
| 盒装重量 |
333g (110 x 110 x 55 mm) |
331g (110 x 110 x 55 mm) |
335g (110 x 110 x 55 mm)
| ||||||
| 最大电流 |
21 A |
29.7 A
|
44.3 A
| ||||||
| 最大功率
|
1010W
|
930W
|
1050W
| ||||||
| 最大拉力
|
5.4 kg |
4.8 kg |
5.1 kg | ||||||
| 最大扭矩 |
1.49 Nm
|
1.35 Nm
|
1.35 Nm | ||||||
| 电调推荐
|
MAD AMPX 40A (5-14S) |
MAD AMPX 40A (5-14S) |
XROTOR Pro 60A (4-6S) | ||||||
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2
|
21x6.3，22x6.6，22.1x7.4，22x7.0 |
21x6.3，22x6.6，22.1x7.4 | ||||||
| 单机起飞重量推荐
|
2kg ~ 3kg
|
2kg ~ 2.5kg
|
2kg ~ 3kg
| ||||||
| 整机起飞重量推荐
|
12S-22”/ 4轴7kg, 6轴10.5kg, 8轴14kg |
8S-22”/ 4轴7kg, 6轴10.5kg, 8轴14kg |
6S-22”/ 4轴8kg, 6轴12kg, 8轴16kg | ||||||
|
|
| ||||||||
工程图
