| 基本参数 | |||||||||
| 电机型号 |
MAD M20 IPE V1.0 |
极对数 |
15 | ||||||
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
220°C | ||||||

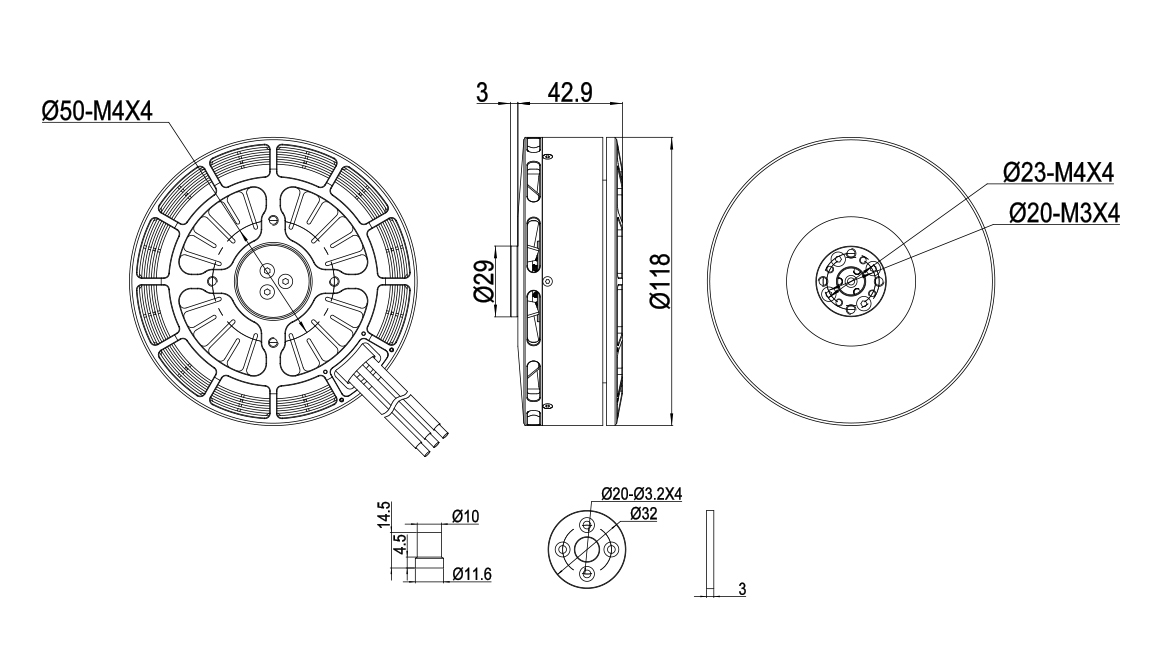

| 电机尺寸 |
D:118 × 45.9 mm |
磁铁等级 |
180°C | ||||||
| 防护等级 |
IP35 | 出线规格 |
150 mm (漆包线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤10 mg | ||||||
| 螺旋桨安装孔位 |
D:20 M3×4, D:23 M4×4 |
电机动平衡 |
≤20 mg | ||||||
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:50 M4×4 | ||||||
| 轴承 |
EZO 6902ZZ*2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
80 KV |
100 KV
|
|||||||
| 工作额定电压 | 12S |
12S |
|||||||
| 空载电流 |
3.3A/30V |
4.2A/30V |
|||||||
| 相间内阻 |
31mΩ |
20mΩ |
|||||||
| 电机重量 |
1028 g |
1031 g |
|||||||
| 盒装重量 |
1399g (200 x 150 x 70 mm) |
1402g (200 x 150 x 70 mm) |
|||||||
| 最大电流 |
127.5 A |
171.9 A
|
|||||||
| 最大功率
|
6045W
|
8420W
|
|||||||
| 最大拉力
|
27 kg |
31.2 kg |
|||||||
| 最大扭矩
|
13.8 Nm |
14.1 Nm |
|||||||
| 电调推荐
|
MAD AMPX 200A (5-14S) |
MAD AMPX 120A (5-14S) AMPX 200A (5-14S) |
|||||||
| 螺旋桨推荐
|
40x13.1 |
32x9.6，34x11.5，36x11.5 |
|||||||
| 单机起飞重量推荐
|
8kg ~ 10kg |
8kg ~ 10kg |
|||||||
| 整机起飞重量推荐
|
12S-40”/ 4轴40kg, 6轴60kg, 8轴80kg |
12S-34”/ 4轴34kg, 6轴54kg, 8轴72kg |
|||||||
|
|
| ||||||||
|
|
