| 基本参数 | |||||||||
| 电机型号 |
MAD M13 EEE V1.0 |
极对数 |
21 | ||||||
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
220°C | ||||||
| 电机尺寸 |
D:116 × 35 mm |
磁铁等级 |
180°C | ||||||
| 防护等级 |
防雨 | 出线规格 |
100 mm (漆包线） | ||||||
| 离心散热设计 |
自主散热 | 转子动平衡 |
≤10 mg | ||||||
| 螺旋桨安装孔位 |
D:20 M3×4，D:23 M4×4 |
电机动平衡 |
≤20 mg | ||||||
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:50 M5×4 | ||||||
| 轴承 |
EZO 6802ZZ*2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
90 KV |
||||||||
| 工作额定电压 |
12S |
||||||||
| 空载电流 |
2.0A/20V |
||||||||
| 相间内阻 |
35mΩ |
||||||||
| 电机重量 |
615 g |
||||||||
| 盒装重量 |
965g (200 x 150 x 70 mm) |
||||||||
| 最大电流 |
88 A |
||||||||
| 最大功率
|
4189W
|
||||||||
| 最大拉力
|
20.5 kg |
||||||||
| 最大扭矩
|
8.8 Nm |
||||||||
| 电调推荐
|
MAD AMPX 120A (5-14S) |
||||||||
| 螺旋桨推荐
|
36x11.5in |
||||||||
| 单轴起飞重量推荐
|
7kg ~ 9kg |
||||||||
| 整机起飞重量推荐 | 12S-36”/ 4轴28kg, 6轴42kg, 8轴56kg | ||||||||
|
| ||

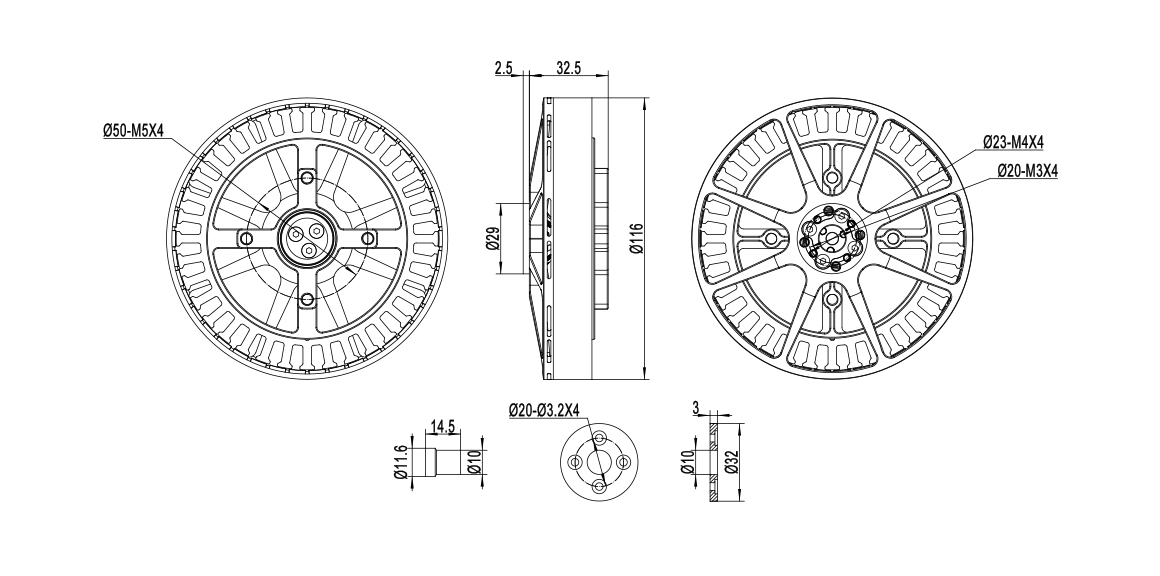

工程图
