| 基本参数 | |||||||||
| 电机型号 |
MAD M10 IPE V2.0 |
极对数 |
15 | ||||||
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
220°C | ||||||
| 电机尺寸 |
D:118 × 34 mm |
磁铁等级 |
180°C | ||||||
| 防护等级 |
IP35 | 出线规格 |
150 mm (漆包线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤10 mg | ||||||
| 螺旋桨安装孔位 |
D:23 M3×4 |
电机动平衡 |
≤20 mg | ||||||
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:50 M4×4, D:76 M4×4 | ||||||
| M3轴承 |
EZO 6902ZZ / NSK 7902CTYNSULP4 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
90 KV |
100 KV
|
120KV
| ||||||
| 工作额定电压 |
12S |
12S |
12S | ||||||
| 空载电流
|
1.5A/30V |
1.8A/30V |
2.1A/30V | ||||||
| 相间内阻
|
80mΩ |
60mΩ |
47mΩ | ||||||
| 电机重量
|
614 g |
627 g |
634 g | ||||||
| 盒装重量
|
997g (200 x 150 x 70 mm) |
1010g (200 x 150 x 70 mm) |
1017g (200 x 150 x 70 mm) | ||||||
| 最大电流
|
71.5 A |
60.6 A
|
85.7 A
| ||||||
| 最大功率
|
3422W
|
2910W
|
3752W
| ||||||
| 最大拉力
|
16.2 kg |
14.6 kg |
17.1 kg | ||||||
| 最大扭矩
|
7.09 Nm |
5.7 Nm |
6.7 Nm | ||||||
| 电调推荐
|
MAD AMPX 80A(5-14S) |
MAD AMPX 80A(5-14S) |
MAD AMPX 80A(5-14S) | ||||||
| 螺旋桨推荐
|
29x8.7，32x9.6，29x10.0，32x10.5in |
29x8.7，32x9.6，29x10.0，32x10.5in |
28x8.4，29x8.7，32x9.6 | ||||||
| 单轴起飞重量推荐
|
4kg ~ 6kg |
4kg ~ 6kg |
4kg ~ 6kg
| ||||||
| 整机起飞重量推荐
|
12S-32”/ 4轴20kg, 6轴30kg, 8轴40kg |
12S-32”/ 4轴20kg, 6轴30kg, 8轴40kg |
12S-29”/ 4轴20kg, 6轴30kg, 8轴40kg | ||||||
|
|
| ||||||||
|
| |||
| KV值 |
150 KV |
180 KV |
|
| 工作额定电压 |
12S |
12S |
|
| 空载电流 |
2.5A/20V |
4.4A/20V |
|
| 相间内阻 |
24mΩ |
21mΩ |
|
| 电机重量 |
656 g |
642 g |
|
| 盒装重量 |
1039g (200 x 150 x 70 mm) |
1025g (200 x 150 x 70 mm) |
|
| 最大电流 |
85.1 A |
99.3 A |
|
| 最大功率
|
4079W
|
4714W |
|
| 最大拉力
|
16.3 kg |
16.6 kg |
|
| 最大扭矩
|
5.2 Nm |
4.7 Nm |
|
| 电调推荐
|
MAD AMPX 80A(5-14S) |
MAD AMPX 120A(5-14S) |
|
| 螺旋桨推荐
|
24x7.2，27x8.1 |
24x7.2 |
|
| 单机起飞重量推荐
|
4kg ~ 6kg
|
4kg ~ 6kg |
|
| 整机起飞重量推荐
|
12S-24”/ 4轴16kg, 6轴24kg, 8轴32kg |
12S-24”/ 4轴22kg, 6轴33kg, 8轴44kg |
|
|
|
| ||

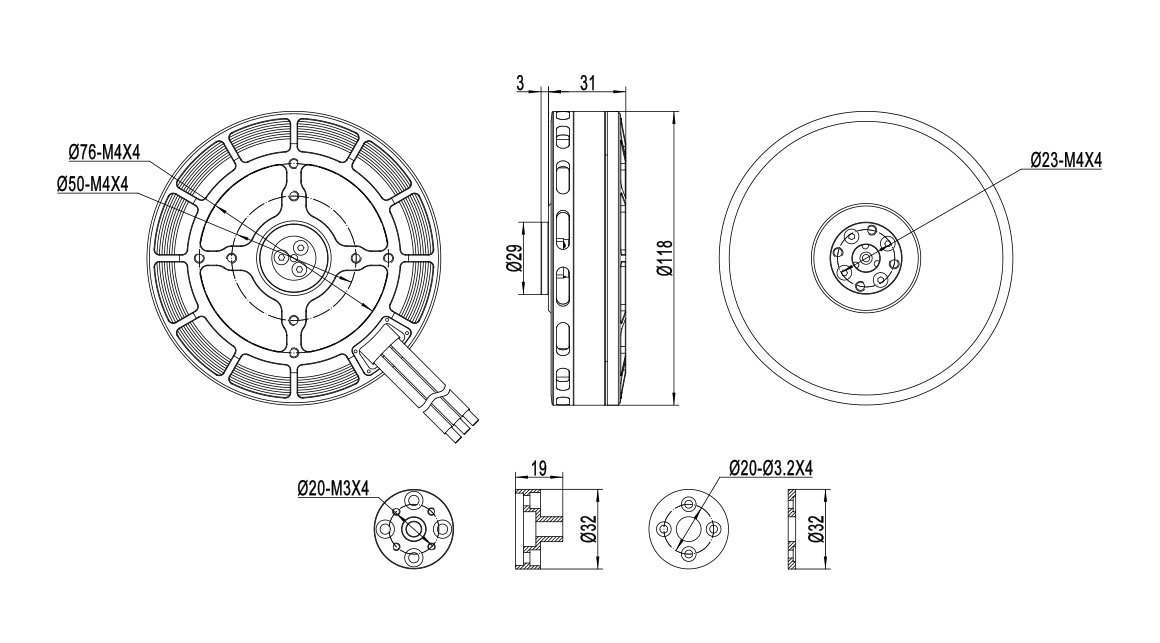

工程图
