基本参数 | |||||||||
| 电机型号 |

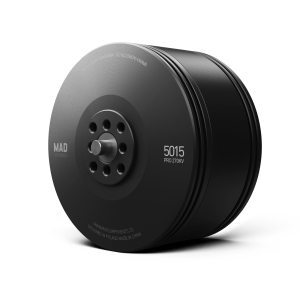

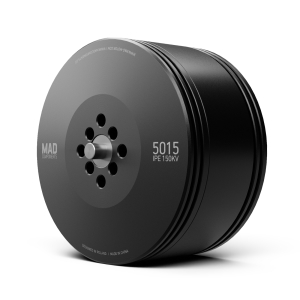

MAD 5015 PRO IPE V3.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
进口材料 / 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:56 × 37.4 mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP45 | 出线规格 |
150 mm (16号硅胶线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:15 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4 | ||||||
| 轴承 |
EZO696ZZ*2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
150 KV |
170 KV
|
270 KV
| ||||||
| 工作额定电压 |
12S |
12S |
12S | ||||||
| 空载电流 |
0.7A/20V |
0.95A / 30V |
1.6A/20V | ||||||
| 相间内阻 |
129mΩ |
86mΩ
|
42.5mΩ | ||||||
| 电机重量 |
247 g |
248 g |
247 g | ||||||
| 盒装重量 |
410g (110 x 110 x 50 mm) |
412g (110 x 110 x 50 mm) |
411g (110 x 110 x 50 mm) | ||||||
| 最大电流 |
22.2 A |
21 A
|
53 A
| ||||||
| 最大功率
|
1052W
|
1004W
|
2529W
| ||||||
| 最大拉力
|
6.4 kg
|
5.7 kg |
8.6 kg | ||||||
| 最大扭矩
|
1.5 Nm
|
1.30 Nm |
1.8 Nm | ||||||
| 电调推荐
|
MAD AMPX 40A (5-14S) HV |
MAD AMPX 40A (5-14S) HV |
MAD AMPX 80A (5-14S) | ||||||
| 螺旋桨推荐
|
20x6.0，22x6.6 |
20x6.0 |
17x5.8 | ||||||
| 单机起飞重量推荐
|
2kg ~ 3kg |
1.5kg ~ 2kg
|
3kg ~ 3.5kg
| ||||||
| 整机起飞重量推荐
|
12S-22”/ 4轴10kg, 6轴15kg, 8轴20kg |
12S-20”/ 4轴8kg, 6轴12kg, 8轴16kg
|
12S-17”/ 4轴12kg, 6轴18kg, 8轴24kg | ||||||
|
|
| ||||||||
|
| |||
| KV值 |
320 KV |
380 KV |
420 KV |
| 工作额定电压 |
6S |
6S |
6S |
| 空载电流 |
2.2A/20V |
2.8A/20V |
3A/20V |
| 相间内阻 |
49mΩ |
30mΩ |
25mΩ |
| 电机重量 |
249 g |
243 g |
253 g |
| 盒装重量 |
413g (110 x 110 x 50 mm) |
407g (110 x 110 x 50 mm) |
417g (110 x 110 x 50 mm) |
| 最大电流 |
62.7 A |
44.5 A |
55.3 A |
| 最大功率
|
1456W
|
1044W |
1237W |
| 最大拉力
|
7 kg |
5.1 kg |
6.3 kg |
| 最大扭矩
|
1.9 Nm |
1.2 Nm |
1.3 Nm |
| 电调推荐
|
XROTOR Pro 60A (4-6S) |
XROTOR Pro 60A (4-6S) |
XROTOR Pro 60A (4-6S) |
| 螺旋桨推荐
|
20x6.0，22x6.6，22x7.0 |
17x5.8，18x6.1 |
18x6.1，18.1x7.2 |
| 单机起飞重量推荐
|
2kg ~ 3kg |
1.5kg ~ 2kg |
2kg ~ 3kg |
| 整机起飞重量推荐
|
12S-22”/ 4轴9kg, 6轴13.5kg, 8轴18kg |
6S-18”/ 4轴7kg, 6轴10.5kg, 8轴14kg |
12S-18”/ 4轴9kg, 6轴13.5kg, 8轴18kg |
|
|
| ||
工程图
