基本参数 | |||||||||
| 电机型号 |
MAD 5010 EEE V2.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
进口材料 / 表面防锈处理 |
漆包线等级 |
150°C | ||||||
| 电机尺寸 |
D:56 × 32.7 mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
防雨 | 出线规格 |
150mm (16号硅胶线） | ||||||
| 离心散热设计 |
自主散热 |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×2, D:18 M3×2 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 4 mm |
电机安装孔位 |
D:25 M3×4, D:30 M3×4 | ||||||
| 轴承 |
EZO 696ZZ / 686ZZ*1 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||

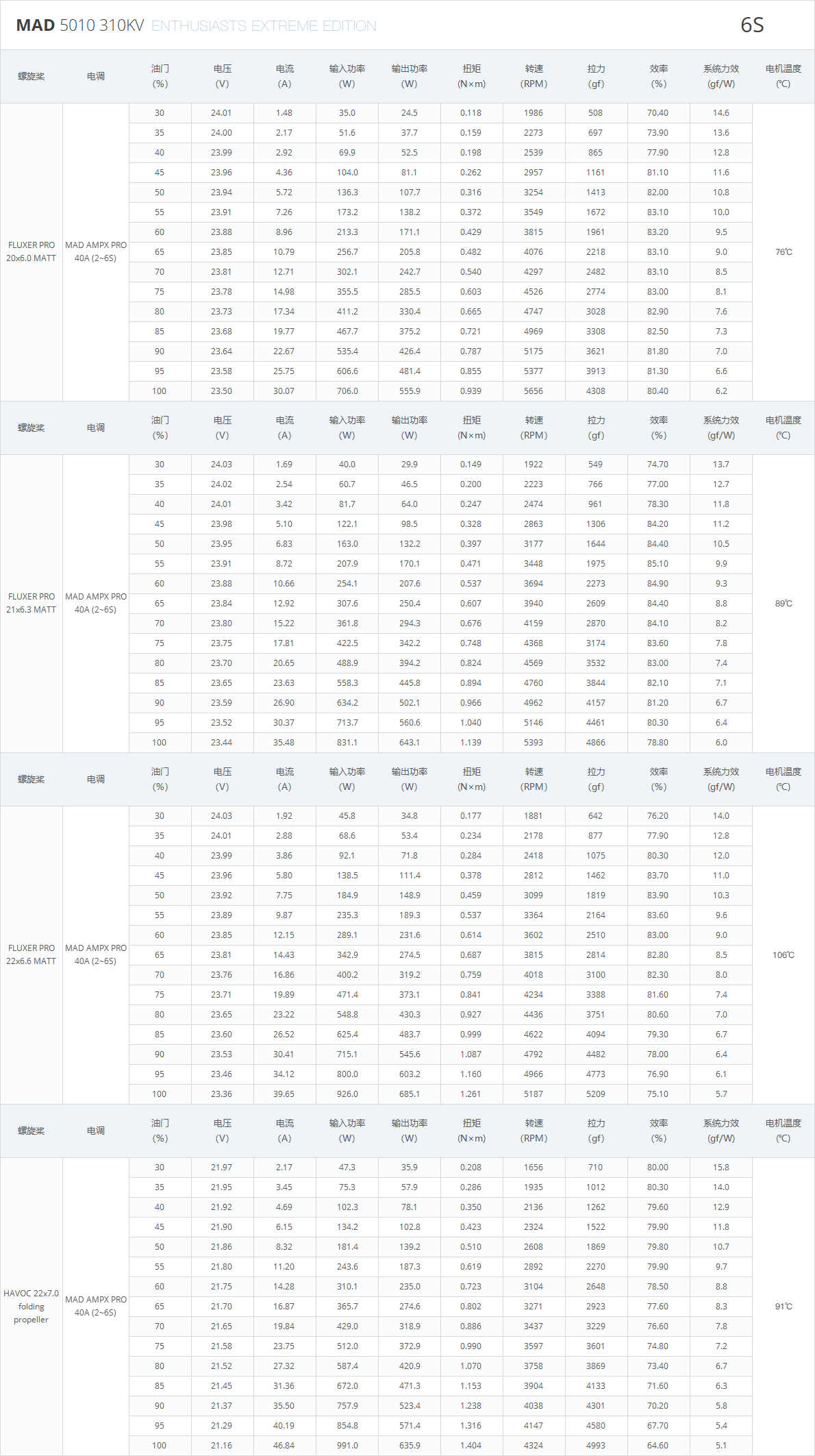

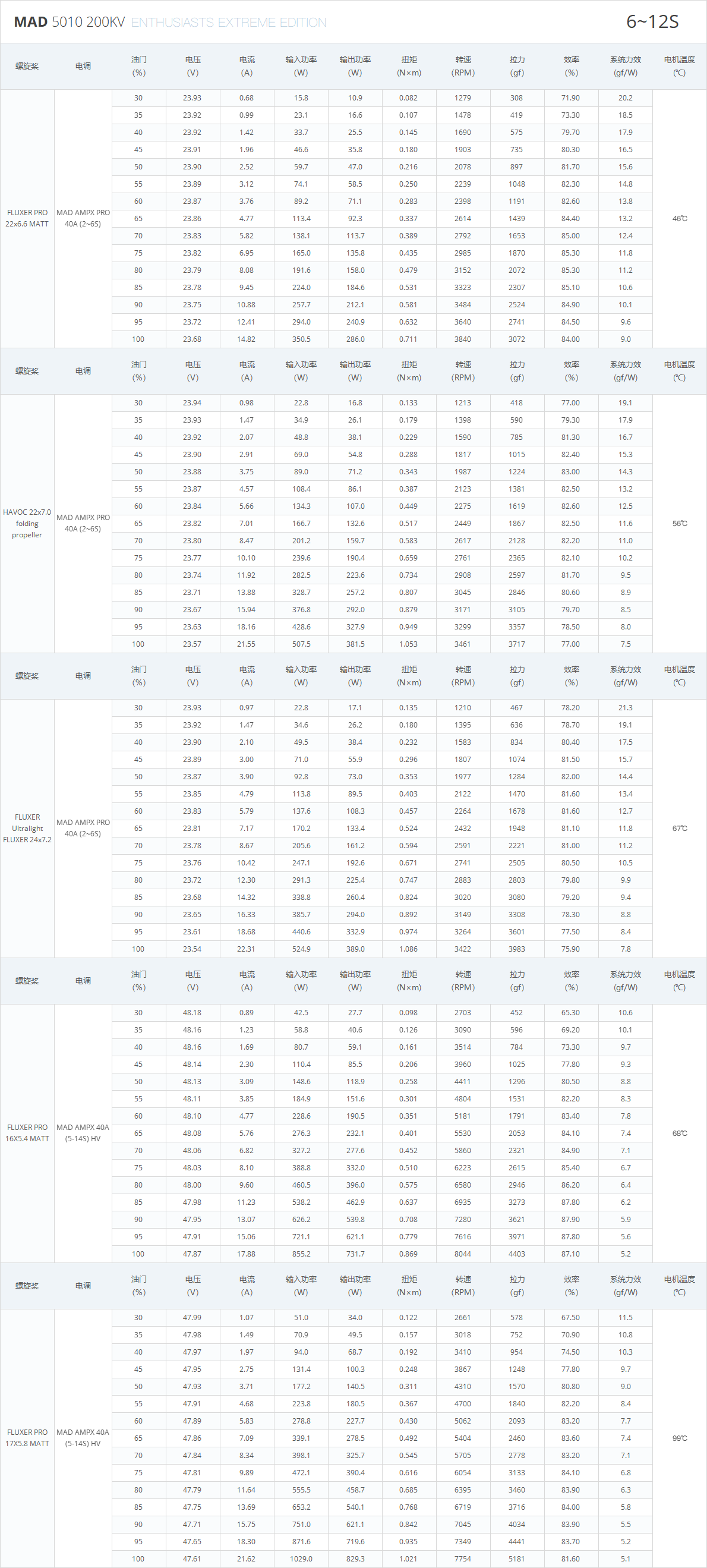

| KV值 |
200 KV |
240 KV |
310 KV | ||||||
| 工作额定电压 |
6-12S |
6S |
6S | ||||||
| 空载电流 |
0.69A / 20V |
0.76A / 20V |
1.25A / 20V | ||||||
| 相间内阻 |
106mΩ |
94.6mΩ |
51mΩ | ||||||
| 电机重量 |
162.9 g |
148 g |
162 g | ||||||
| 盒装重量 |
323g (110 x 110 x 50 mm) |
311g (110 x 110 x 50 mm) |
324g (110 x 110 x 50 mm) | ||||||
| 最大电流 |
22.3 A |
28.9 A |
46.8 A | ||||||
| 最大功率 | 1029 W | 681W | 991W | ||||||
| 最大拉力 |
5.2 kg |
4.1 kg |
5.2 kg | ||||||
| 最大扭矩 |
1.09 Nm |
1.23 Nm |
1.4 Nm | ||||||
| 电调推荐 |
AMPX PRO 40A(2~6S) AMPX 40A(5-14S) HV |
MAD AMPX PRO 40A (2~6S) |
MAD AMPX PRO 40A (2~6S) | ||||||
| 螺旋桨推荐 |
16x5.4，17x5.8，22x6.6，22x7.0，24x7.2 |
20x6.0，21x6.3，22x6.6，22x7.0 |
20x6.0，21x6.3，22x6.6，22x7.0 | ||||||
| 单机起飞重量推荐 |
1.5kg ~ 2kg |
1.5kg ~ 2kg |
2kg ~ 2.5kg | ||||||
| 整机起飞重量推荐 | 12S-17”/ 4轴7kg, 6轴10.5kg, 8轴14kg | 6S-22”/ 4轴5kg, 6轴7.5kg, 8轴10kg | 6S-20”/ 4轴7kg, 6轴10.5kg, 8轴14kg | ||||||

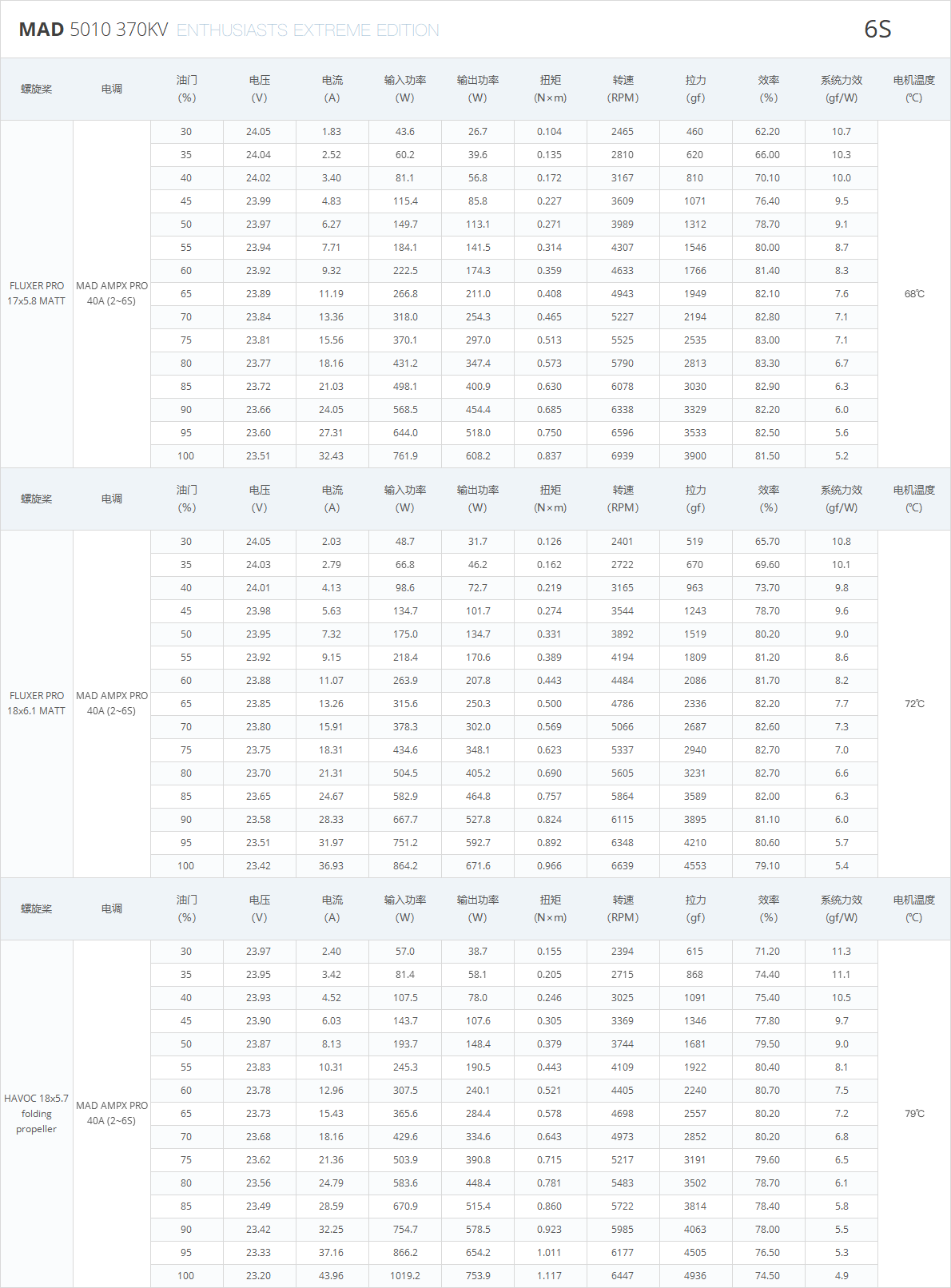

| KV值 |
370 KV |
||
| 工作额定电压 |
6S |
||
| 空载电流 |
1.56A / 20V |
||
| 相间内阻 |
38mΩ |
||
| 电机重量 |
162.2 g |
||
| 盒装重量 |
324g (110 x 110 x 50 mm) |
||
| 最大电流 |
44 A |
||
| 最大功率 | 1019.2 W | ||
| 最大拉力 |
4.94 kg |
||
| 最大扭矩 |
1.12 Nm |
||
| 电调推荐 |
MAD AMPX PRO 40A (2~6S) |
||
| 螺旋桨推荐 |
17x5.8，18x6.1，18x5.7 |
||
| 整机起飞重量推荐 |
1.5kg ~ 2kg |
||
| 单机起飞重量推荐 | 6S-18”/ 4轴7kg, 6轴10.5kg, 8轴14kg | ||

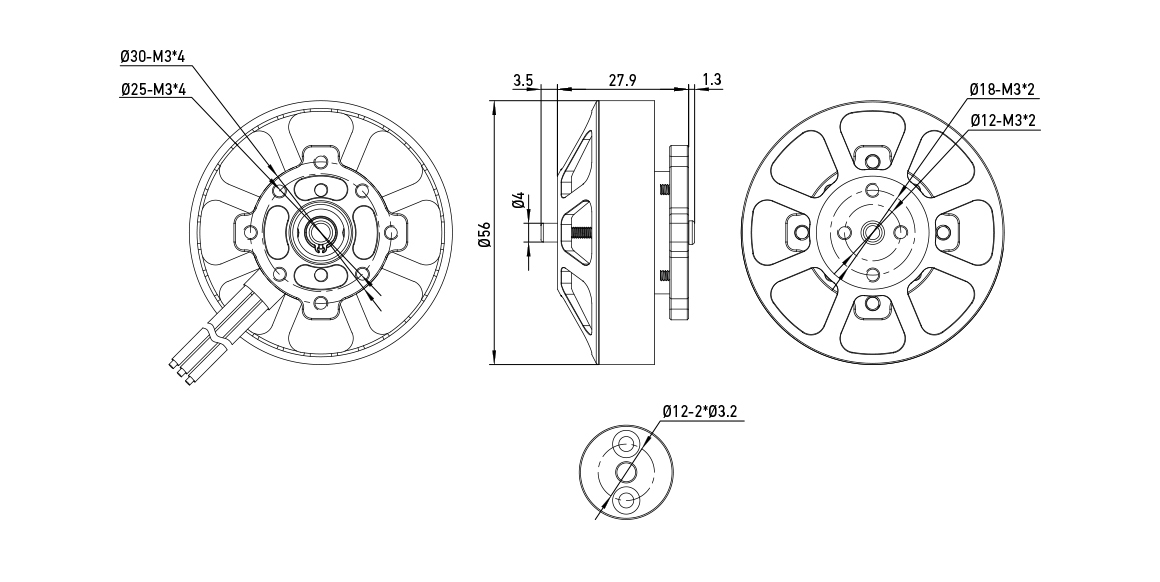

工程图
