基本参数 | |||||||||
| 电机型号 |
MAD 5008 IPE V3.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
进口材料 / 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:56 × 29.3 mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP45 | 出线规格 |
150 mm (16号硅胶线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:15 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4 | ||||||
| 轴承 |
EZO696ZZ*2
|
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
170 KV |
240 KV |
300 KV | ||||||
| 工作额定电压 |
12S |
6S |
6S | ||||||
| 空载电流 |
0.42A/20V |
0.67A/20V |
0.99A / 20V | ||||||
| 相间内阻 |
195mΩ |
104mΩ |
80mΩ | ||||||
| 电机重量 |
141 g |
142 g |
136 g | ||||||
| 盒装重量 |
304g (110 x 110 x 50 mm) |
305g (110 x 110 x 50 mm) |
299g (110 x 110 x 50 mm) | ||||||
| 最大电流 |
20.6 A |
29.9 A |
25.5 A | ||||||
| 最大功率 | 981W | 788W | 602W | ||||||
| 最大拉力 |
4.8 kg |
4.1 kg |
3.8 kg | ||||||
| 最大扭矩 |
1.09 Nm |
1.1 Nm |
0.84 Nm | ||||||
| 电调推荐 |
MAD AMPX 40A(5-14S) |
MAD AMPX PRO 40A (2~6S) |
MAD AMPX PRO 40A (2~6S) | ||||||
| 螺旋桨推荐 |
17x5.8，18x6.1，18x5.7 |
20x6.0，21x6.3，22x6.6，22x7，18x6.1，17x5.8，18x5.7 |
18x6.1，18x5.7，19x5.7，20x6.0 | ||||||
| 单机起飞重量推荐 |
1.5kg ~ 2kg |
1kg ~ 2kg
|
1kg ~ 2kg
| ||||||
| 整机起飞重量推荐 | 12S-18”/ 4轴7kg, 6轴10.5kg, 8轴14kg
| 6S-21”/ 4轴5kg, 6轴7.5kg, 8轴10kg | 6S-18”/ 4轴5kg, 6轴7.5kg, 8轴10kg
| ||||||
| KV值 |
340KV |
400 KV |
|
| 工作额定电压 |
6S |
6S |
|
| 空载电流 |
1.1A / 20V |
1.35A / 20V |
|
| 相间内阻 |
66.4mΩ |
44.5mΩ |
|
| 电机重量 |
136 g |
141 g |
|
| 盒装重量 |
299g (110 x 110 x 50 mm) |
304g (110 x 110 x 50 mm) |
|
| 最大电流 |
27.7 A |
33.3 A |
|
| 最大功率 | 555W | 776.8W | |
| 最大拉力 |
4.0 kg |
4.1 kg |
|
| 最大扭矩 |
0.91 Nm |
0.82 Nm |
|
| 电调推荐 |
MAD AMPX PRO 40A (2~6S) |
MAD AMPX PRO 40A (2~6S) |
|
| 螺旋桨推荐 |
17x5.8，18x6.1，18x5.7，19x5.7 |
16x5.4，17x5.8
|
|
| 单机起飞重量推荐 |
1.5kg ~ 2kg
|
1.5kg ~ 2kg
|
|
| 整机起飞重量推荐 | 6S-18”/ 4轴6kg, 6轴9kg, 8轴12kg
| 6S-18”/ 4轴7kg, 6轴10.5kg, 8轴14kg
| |

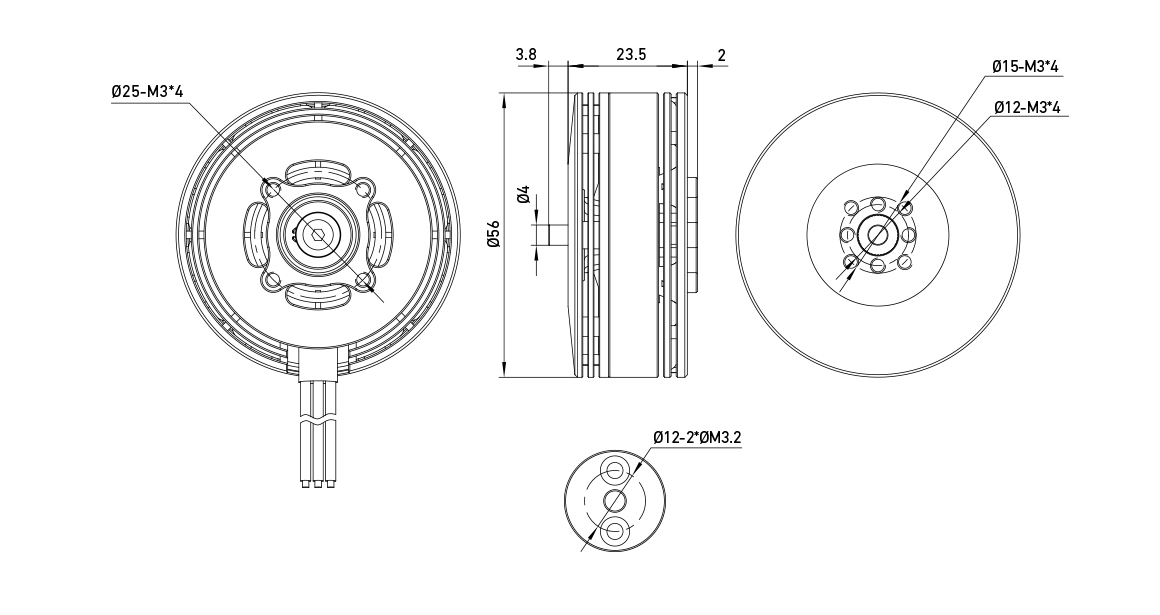

工程图
