基本参数 | |||
| 电机型号 |
MAD 3515 IPE V1.0 |
极对数 |
7 |
| 定子铁芯 |
进口材料 / 表面防锈处理 |
漆包线等级 |
150°C |
| 电机尺寸 |
D:42.5 × 37.5mm |
磁铁等级 |
150°C |
| 防护等级 |
IP35 |
出线规格 |
150 mm (焊接18号硅胶线
） |
| 离心散热设计 |
YES | 转子动平衡 |
≤5 mg |
| 螺旋桨安装孔位 |
D:12 M3×2, D:15 M3×2 |
电机动平衡 |
≤10 mg |
| 轴径 |
IN: 5 mm |
电机安装孔位 |
D:19 M3×2, D:25 M3×2 |
| 轴承 |
EZO 685ZZ*1/EZO 695ZZ*1 |
线圈耐压 |
500 V |

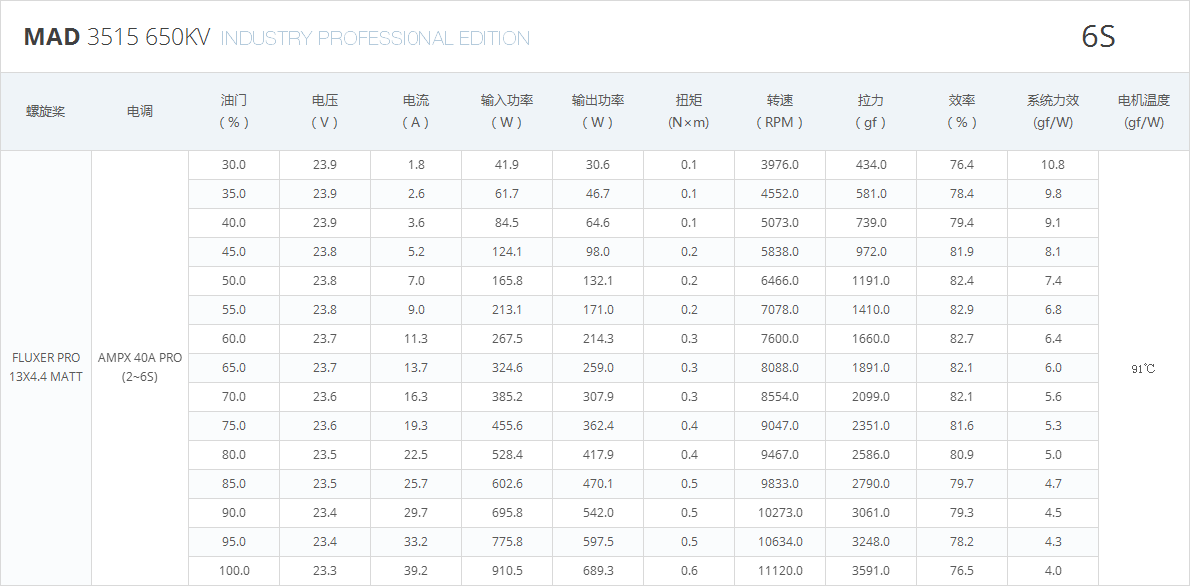

技术参数 | |||
| KV值 |
400KV |
650KV |
|
| 工作额定电压 |
6S |
6S |
|
| 空载电流 |
0.57A / 20V |
1.28A / 20V |
|
| 相间内阻 |
88mΩ |
37mΩ |
|
| 电机重量 |
152 g |
152 g |
|
| 盒装重量 |
475g (110 x 110 x 50 mm) 2个装 |
467g (110 x 110 x 50 mm) 2个装 |
|
| 最大电流 |
23.32 A |
39.2 A |
|
| 最大功率
|
548.37W
|
911W
|
|
| 最大拉力
|
3.1 kg |
3.6 kg |
|
| 最大扭矩
|
0.566 Nm |
0.592 Nm |
|
| 电调推荐
|
MAD AMPX PRO 40A (2~6S) |
MAD AMPX PRO 40A (2~6S) |
|
| 螺旋桨推荐 |
14x4.8，15x5.0，16x5.4in |
13x4.4in |
|
| 单轴起飞重量推荐
|
1kg ~ 1.3kg |
1kg ~ 1.5kg |
|
| 整机起飞重量推荐
| 6S-15”/ 4轴4kg, 6轴6kg, 8轴8kg | 6S-13”/ 4轴6kg, 6轴9kg, 8轴12kg | |

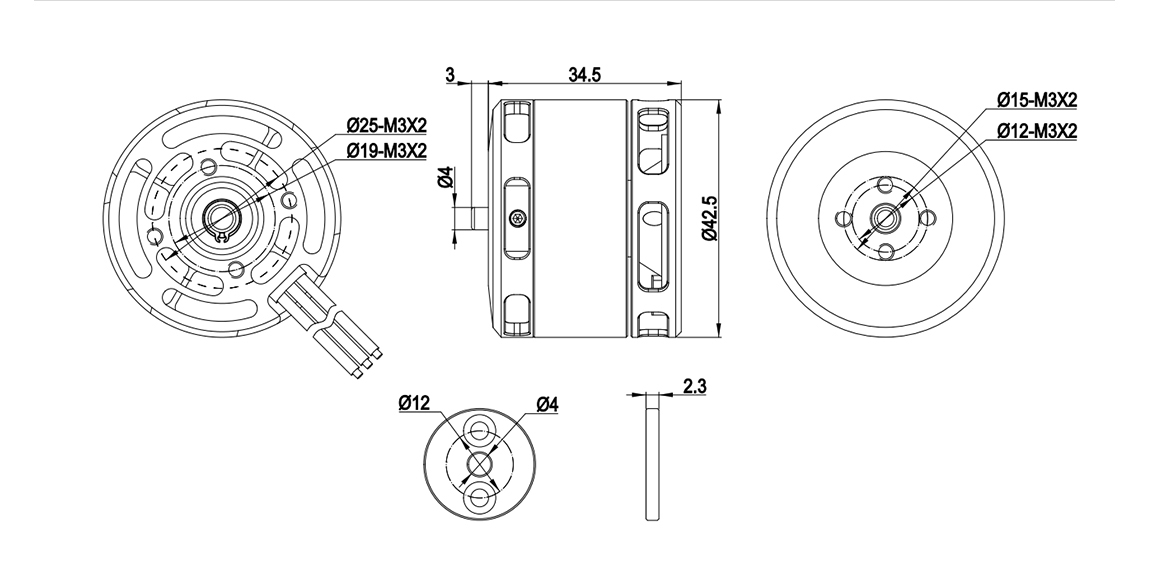

工程图
