基本参数 | |||
电机规格 | |||
| 电机型号 |
MAD M90C60 EEE V1.0
|
工作额定电压 | 354V~400V |
| KV值 | 9 KV |
出线规格 | 250 mm (漆包线直出） |
| 电机尺寸
|
D:257 × 123 mm | 最大电流 | 150.9 A |
| 相间内阻
|
40.5mΩ | 最大功率 | 55609 W |
| 空载电流 | 1.44A / 40V | 最大拉力 | 201 kg |
| 电机重量 |
12.7 kg | 轴径 | IN: 35 mm |
| 推荐拉力区间 |
110 kg | 定子铁芯 | 进口材料 / 表面防锈处理 |
电调规格 | |||
| 电调型号 | SineSic 160A Pro HV FOC 30KW (150V~435V) | 重量(带线/含外壳） | 1.9kg |
| 尺寸（长*宽*高） | 212.5*120.0*68.0 mm | 持续电流 | 160A（需良好的散热条件） |
| 防护等级 | IP67 | 瞬时电流 | 320A（需良好的散热条件） |
| 推荐电池 | 96~ 100S LiPo | PWM输入信号电压 | 3.3V/5V |
| 输入线总长 | 685 mm | 信号线总长 | 1175 mm |
| 输出线总长 | A:255 mm / B:285 mm / C:325 mm | 灯线总长 | 145 mm |
桨叶规格 | |||
| 桨叶型号 | CB2 72X31 碳纤桨/哑光版 | 属于归类 | 一体桨 |
| 材质 | 碳纤+树脂 | 桨叶重量 | 1080 g |
———————————————————————————————————————————————————————————————————————————————————————————————
工程图

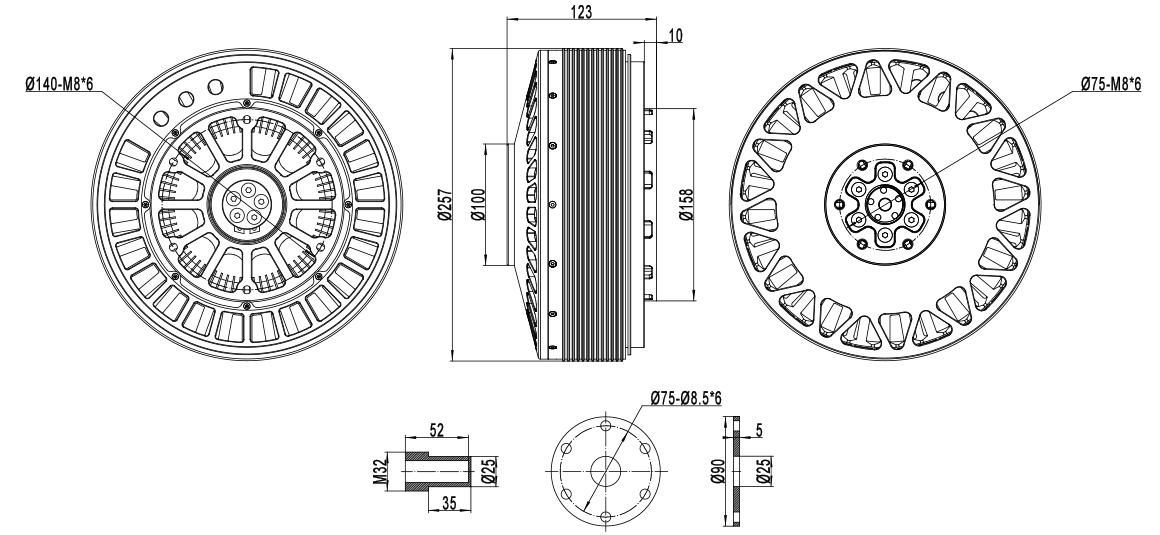

【电机】尺寸图
【电调】尺寸图
【桨叶】尺寸图
———————————————————————————————————————————————————————————————————————————————————————————————
测试数据
