免责声明
首先非常感谢您，使用本产品。在使用之前请仔细阅读本声明，一旦使用即代表您同意本声明的全部条款。请严格按照手册注意事项，使用本产品。
我们不承担使用本产品或非法改装、操作不当产生的任何责任，包括但不限于间接损失或连带责任，最高赔偿不高于产品本身价格。
注意事项
使用本产品请参照当地法律法规合法飞行，务必远离人群、高压线 、公共场所。
本产品动力强劲、螺旋桨高速运转具备一定安全风险。使用者必须年满18周岁及具备相应专业知识。
请勿靠近高速旋转的电机或螺旋桨，以免被割伤。
飞行前请仔细检查所有零部件是否完好，螺旋桨和电机是否安装正确，螺丝是否松动。
产品特点
● 响应速度快，电机从怠速到全速0.28秒内即可完成。
● 针对盘式电机专门的控制算法，兼容性更好，更稳定。
● 同步续流技术，具备更好的油门线性及驱动效率，电机减速时能量自动回收。
● 具有RPM，错误信号输出接口。
● 具有485通讯接口，可与飞控进行实时通讯。（注：此功能需与飞控进行匹配）
● 便捷安装，同一个位置电调正反面都可以随意安装。
保护功能
● 短路保护
当电调检查到触发短路保护。电调关闭输出，需重新上电方可恢复。（排除故障 重新上电）
● 堵转保护
当电调检查到电机堵转，触发堵转保护。需油门归零，再推油门方可恢复正常。
当电调检查到电机堵转，触发堵转保护。需油门归零，再推油门方可恢复正常。
● 电压保护
当电调上电检测到电池电压低于16V或高于64V时，电调将发出报警音不启动电机。飞行中此保护失效。
当电调上电检测到电池电压低于16V或高于64V时，电调将发出报警音不启动电机。飞行中此保护失效。
● 温度保护
飞行时检测到电调温度高于125度，输出错误信号并开始降低输出功率，最多降至最大功率的50%， 超过140度时，
飞行时检测到电调温度高于125度，输出错误信号并开始降低输出功率，最多降至最大功率的50%， 超过140度时，
电调将关闭输出，油门归零方可恢复正常输出。当温度降低到80度，电调最大输出功 率开始上升。
● 油门丢失保护
当电调检测到油门信号丢失超过2秒，即关闭动力输出。信号恢复后将恢复之前的动力输出。
当电调检测到油门信号丢失超过2秒，即关闭动力输出。信号恢复后将恢复之前的动力输出。
● 启动保护
当加大油门后10秒内未启动电机，电调将关闭输出，需油门归零后，再推油门方可恢复正常。
● 油门行程设定
首先接好电机把油门打到最高，再上电听到2声“哗 哗”后把油门打到最低，听到1声“DO Mi SO” 代表油门行程设定成功。
| 基本参数 | |||||||||
| 型号 |
AMPX 200A ESC |
尺寸（长*宽*高） |
117.5*56.3*42.8mm | ||||||
| BEC |
无 |
持续电流 |
200A（需良好的散热条件） | ||||||
| PWM输入信号电压 |
3.3V/5V（兼容） |
限制电流 |
200A | ||||||
| 在线升级 |
不支持 | 温度保护 |
支持 | ||||||
| 油门丢失保护 |
支持 |
相间短路保护 |
支持 | ||||||
| 错误信号输出 |
支持 |
485通讯 |
支持 | ||||||
| 电流保护 |
支持 |
重量(不含线） |
约320g | ||||||
| 堵转保护 |
支持 |
工作环境温度 |
-20~65℃ | ||||||
| 转速信号输出 | 支持 | 支持锂电节数 | 5~14S | ||||||
| 防护等级 | IPX4 | 推荐锂电节数 | 12S | ||||||
| 电机线 | 8AWG | 兼容信号频率 | 50~500Hz | ||||||
| 电源线 | 8AWG | 油门脉宽 | 默认1050us-1940us 支持油门校准 | ||||||
警示音说明 | |||||||||
故障现象 |
警报音 |
可能原因 | 解决方法 | ||||||
上电后电机无法启动
|
“哗哗哗..."的急促声音 |
油门未归零 | 将油门打至最低点 | ||||||
| 上电后电机无法启动 |
“哔、哔、哔、...”（每个间隔1秒） |
接收机油门通道无油门信号输出 | 检查发射机与接收机配合是否正常；
检查油门控制通道接线是否正常 | ||||||
| 上电电压低于16V |
“哔哔”、“哔哔”、（每个间隔1秒） |
电池电压过低
|
更换合适的满电电池 | ||||||
上电电压高于64V |
“哔哔”、“哔哔”、（每个间隔1秒） |
电池电压过高 |
更换合适的满电电池 | ||||||
| 上电温度高于125度 |
“哔哔哔”、“哔哔哔”、（每个间隔1秒） |
电调温度过高 | 请在通风的地方给电调降温 | ||||||
电流或短路保护异常 | “哔哔哔哔”、“哔哔哔哔”、（每个间隔1秒） | 负载过大 | 更换合适的螺旋桨叶 | ||||||

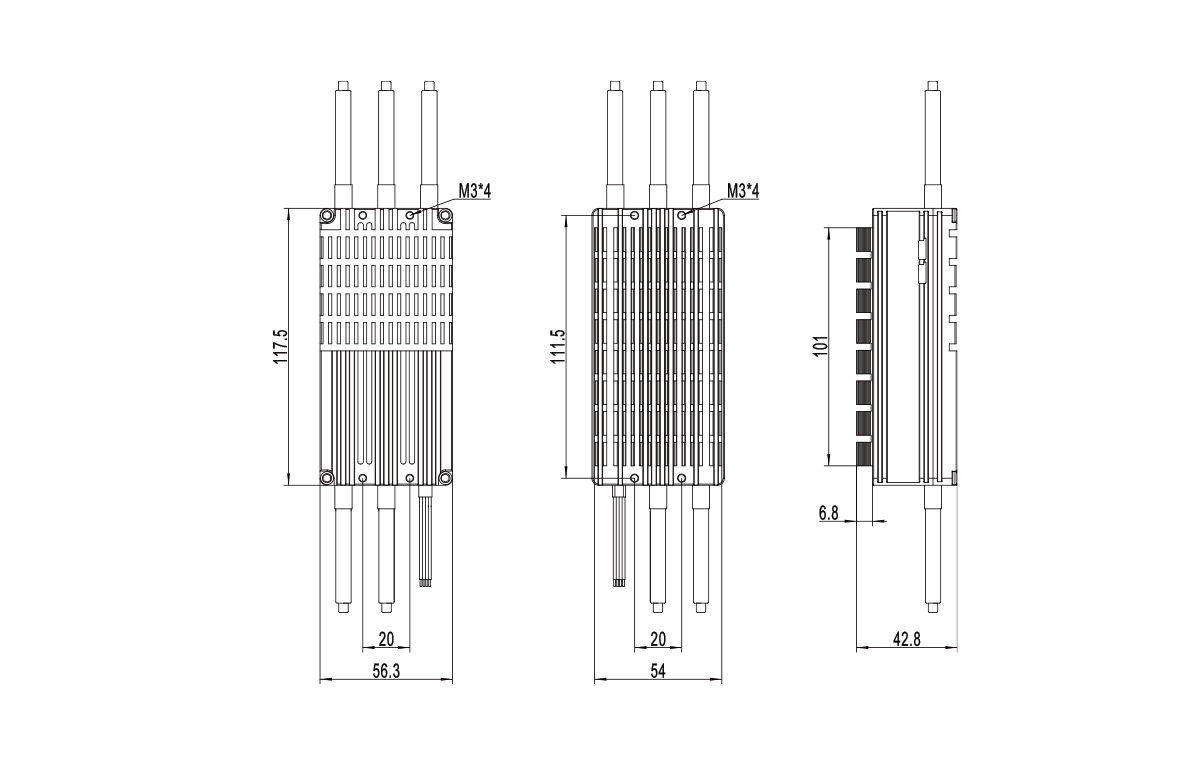

工程图
电调接线示意图
