AMPX 120A 5~14S

高质量的无刷电调

¥538

无人机专用程序,超越各类开源软件。
高度智能化,自适应能力强,仅保留进角设定项
电调选用超低内阻MOSFFT,耐流能力强大。
高度智能,油门响应速度极快。
专门针对盘式电机优化的固件,具有非常出色的电机兼容性。
最高可支持刷新率高达621Hz 的油门信号,兼容各种飞控。
双绞信号线设计,降低干扰。

商品编号: 0102DT0007  分类:

120A 5~14S

免责声明
首先非常感谢您,使用本产品。在使用之前请仔细阅读本声明,一旦使用即代表您同意本声明的全部条款。请严格按照手册注意事项,使用本产品。我们 不承担使用本产品或非法改装、操作不当产生的任何责任,包括但不限于间接损失或连带责任,最高赔偿不高于产品本身价格。

注意事项
使用本产品请参照当地法律法规合法飞行,务必远离人群、高压线 、公共场所。
本产品动力强劲、螺旋桨高速运转具备一定安全风险。使用者必须年满18周岁及具备相应专业知识。
请勿靠近高速旋转的电机或螺旋桨,以免被割伤。
飞行前请仔细检查所有零部件是否完好,螺旋桨和电机是否安装正确,螺丝是否松动。

产品特点

响应速度快,电机从怠速到全速0.25秒内即可完成

针对盘式电机专门的控制算法,兼容性更好,更稳定

同步续流技术,具备更好的油门线性及驱动效率,电机减速时能量自动回收

具有RPM,错误信号输出接口

IP67防水等级,采用灌封阻燃防水工艺,防腐蚀外壳封装

便捷安装,同一个位置电调正反面都可以随意安装


保护功能

电流保护
当电调检查到电流超过180A并持续3秒、电调关闭输出,油门归零方可恢复正常。

短路保护
当电调检查到瞬间电流大于240A,触发短路保护。电调关闭输出,需重新上电方可恢复。(排除故 障重新上电)

堵转保护
当电调检查到电机堵转,触发堵转保护。需油门归零,再推油门方可恢复正常。

电压保护
当电调上电检测到电池电压低于16V或高于32V时,电调将发出报警音不启动电机。飞行中此保护失效。

温度保护
飞行时检测到电调温度高于125度,输出错误信号并开始降低输出功率,最多降至最大功率的50%, 超过140度时,电调将关闭输出,油门归零方可恢复正常输出。
当温度降低到80度,电调最大输出功 率开始上升。

油门丢失保护
当电调检测到油门信号丢失超过0.3秒,即关闭动力输出。信号恢复后将恢复之前的动力输出。

启动保护
当加大油门后10秒内未启动电机,电调将关闭输出,需油门归零后,再推油门方可恢复正常。

油门行程设定
首先接好电机把油门打到最高,再上电听到2声“哗 哗”后把油门打到最低,听到1声“DO Mi SO” 代表油门行程设定成功。



基本参数

型号
AMPX ESC 120 HV
尺寸(长*宽*高)
81.8*41.2*23.2mm
BEC

持续电流
120A(需良好的散热条件)
PWM输入信号电压
3.3V/5V(兼容)
瞬时电流
180A(需良好的散热条件)
在线升级
不支持 电压保护
支持
油门丢失保护
支持
温度保护
支持
相间短路保护
支持
转速信号输出
不支持
电流保护
支持
重量(不含线)
约140g
堵转保护
支持
工作环境温度
-20~65℃
错误信号输出支持支持锂电节数5~14S
防护等级IP67(灌胶)
推荐锂电节数12S
电机线12AWG兼容信号频率50~500Hz
电源线12AWG油门脉宽默认1050us-1940us 支持油门校准


警示音说明


故障现象
警报音
可能原因 解决方法
上电后电机无法启动
“哗哗哗..."的急促声音
油门未归零 将油门打至最低点
上电后电机无法启动
“哔、哔、哔、...”(每个间隔1秒)
接收机油门通道无油门信号输出 检查发射机与接收机配合是否正常;
检查油门控制通道接线是否正常

上电电压低于16V
“哔哔”、“哔哔”、(每个间隔1秒)
电池电压过低
更换合适的满电电池
上电电压高于64V
“哔哔”、“哔哔”、(每个间隔1秒)
电池电压过高
更换合适的满电电池
上电温度高于80度
“哔哔哔”、“哔哔哔”、(每个间隔1秒)
电调温度过高 请放在通风的地方电调降温
电流或短路保护异常

“哔哔哔哔”、“哔哔哔哔”、(每个间隔1秒)

负载过大 更换合适的桨叶

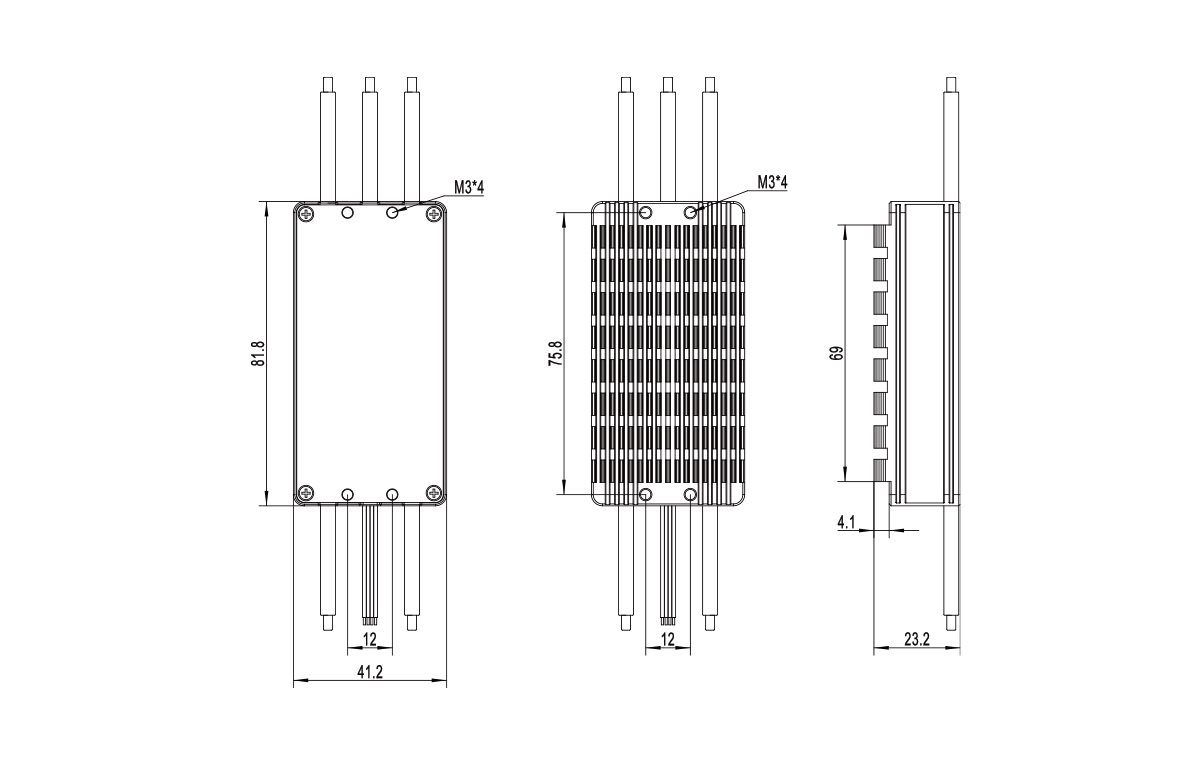

  工程图
 电调接线示意图
