| 基本参数 | |||
| 电机型号 |
MAD VAX 5330 EEE V1.0 |
极对数 |
7 |
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
180°C |
| 电机尺寸 |
D:61.1 × 63mm |
磁铁等级 |
150°C |
| 防护等级 |
防雨 |
出线规格 |
150 mm (14#Awg（黑色）硅胶） |
| 离心散热设计 |
自主散热 | 转子动平衡 |
≤5 mg |
| 螺旋桨安装孔位 |
D:31 M3×4 |
电机动平衡 |
≤10 mg |
| 轴径 |
IN: 8 mm |
电机安装孔位 |
D:30 M4×4, D:44 M4×4 |
| 轴承 |
EZO 688ZZ*2 / FB-19M*1 |
线圈耐压 |
500 V |
技术参数 | |||
| KV值 |
220 KV |
260 KV |
|
| 工作额定电压
|
12S |
12S |
|
| 空载电流
|
1.35A / 30V |
1.6A / 20V |
|
| 相间内阻
|
45mΩ |
21mΩ |
|
| 电机重量
|
570 g |
564 g |
|
| 盒装重量
|
750g (110 x 110 x 65 mm) |
732g (110 x 110 x 65 mm) |
|
| 最大电流
|
70.8 A |
97 A |
|
| 最大功率
|
3263W |
4377W |
|
| 最大拉力
|
11.2 kg |
12.8 kg |
|
| 最大扭矩
|
3 Nm |
3.5 Nm |
|
| 电调推荐
|
MAD AMPX 80A (5-14S) |
MAD AMPX 120A (5-14S) |
|
| 螺旋桨推荐
|
18x12, 19x10, 20x10in |
18x12, 19x10, 20x10in |
|
| 单轴起飞重量推荐 |
3.5kg ~ 5.0kg |
4.5kg ~ 6.5kg |
|
| 整机起飞重量推荐 | 12S-20”/ 4轴18kg, 6轴27kg, 8轴36kg | 12S-20”/ 4轴24kg, 6轴36kg, 8轴48kg | |

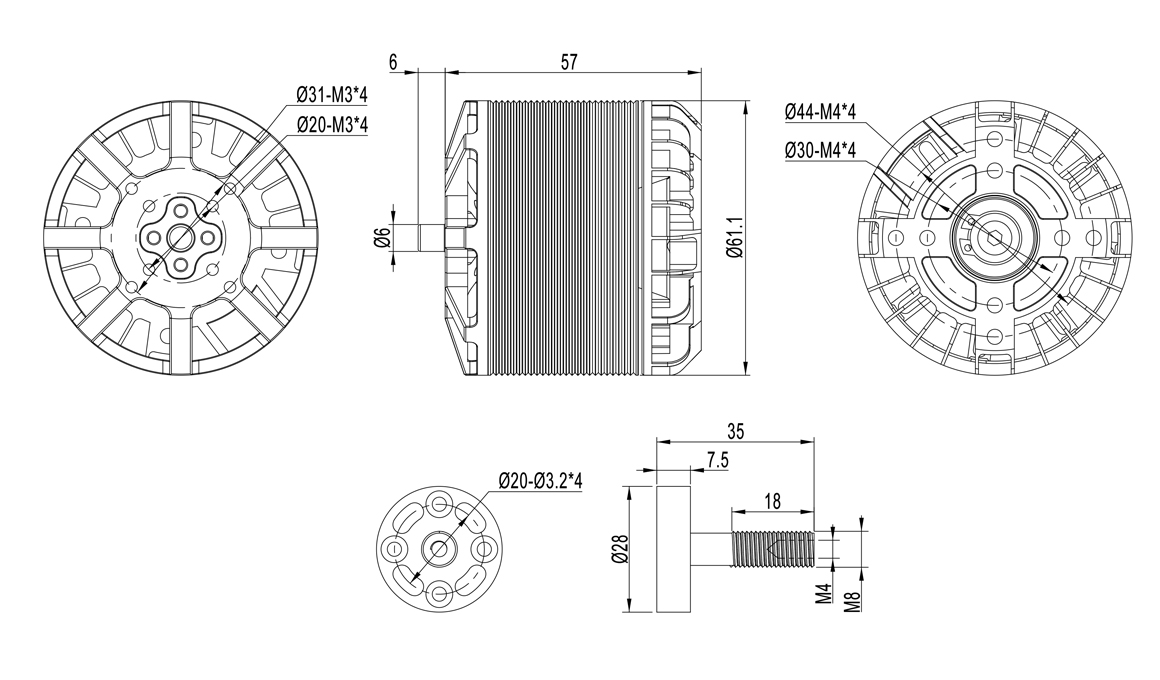

工程图
