| 基本参数 | |||||||||

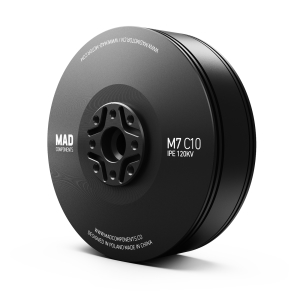

| 电机型号 |
MAD M7C10 IPE V2.0 |
极对数 |
21 | ||||||
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:78.3 × 27.8mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP35 | 出线规格 |
150mm (16号黑色硅胶线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:20 M3×4, D:23 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 12 mm |
电机安装孔位 |
D:32 M4×4 | ||||||
| 轴承 |
EZO 6901ZZ*2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
100KV |
120 KV
|
190KV | ||||||
| 工作额定电压 |
12S |
12S |
6S | ||||||
| 空载电流 |
0.6A/20V |
0.7A / 20V |
1.2A / 20V | ||||||
| 相间内阻 |
151mΩ |
106mΩ |
61mΩ | ||||||
| 电机重量 |
264 g |
266 g |
270 g | ||||||
| 盒装重量 |
514g (150 x 150 x 65 mm) |
516g (150 x 150 x 65 mm) |
520g (150 x 150 x 65 mm) | ||||||
| 最大电流 |
25.4 A |
34.8 A
|
35.7 A | ||||||
| 最大功率
|
1205W |
1639W
|
857W | ||||||
| 最大拉力
|
7.6kg | 8.7kg |
5.8 kg | ||||||
| 最大扭矩
|
2.45 Nm |
2.75 Nm |
1.8 Nm | ||||||
| 电调推荐
|
MAD AMPX 40A (5-14S) HV |
MAD AMPX 40A (5-14S) HV |
MAD AMPX 40A (2-6S) | ||||||
| 螺旋桨推荐
|
26x7.8，27x8.1，28x8.4 |
26x7.8，27x8.1，28x8.4 |
27x8.1，28x8.4 | ||||||
| 单机起飞重量推荐
|
2.3kg ~ 3.2kg |
3.0kg ~ 4.3kg | 1.8kg ~2.4kg | ||||||
| 整机起飞重量推荐
|
12S-28 ”/ 4轴11.2kg, 6轴16.9kg, 8轴22.5kg |
12S-28”/ 4轴14.5kg, 6轴21.6kg, 8轴28.8kg |
12S-28”/ 4轴8kg, 6轴12kg, 8轴16kg | ||||||
|
|
| ||||||||

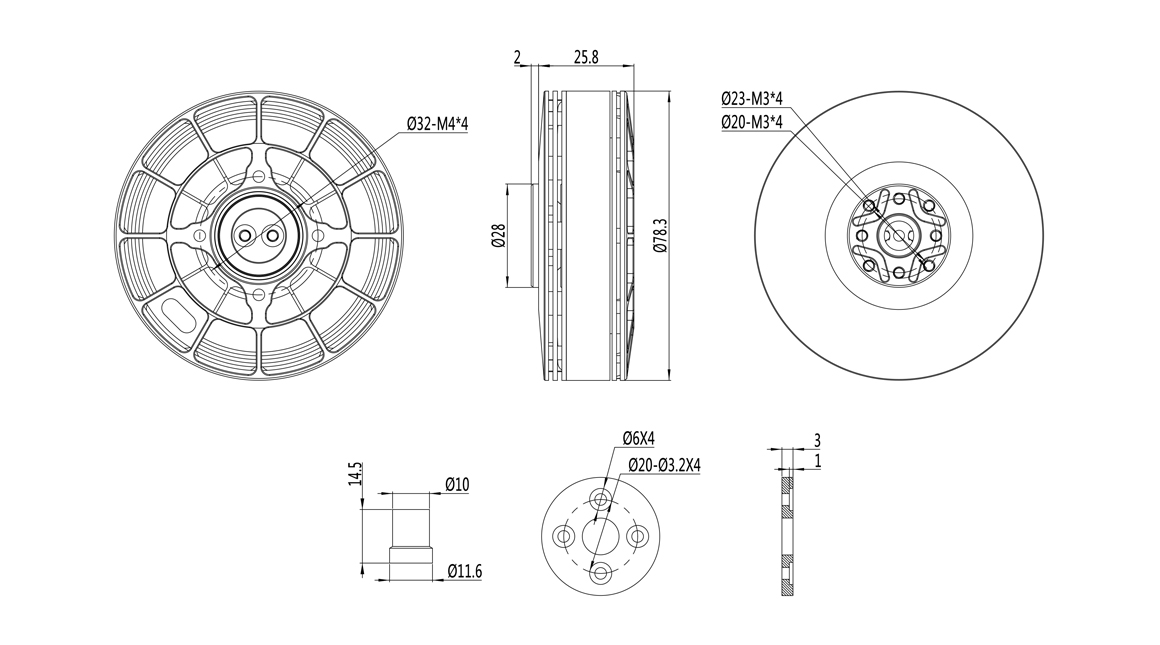

工程图
