MAD M6C18 IPE

高效超轻长航时动力

¥989

为专业航拍测绘勘探等长航时设计,6S~12电压
最大程度的镂空设计,重量超轻、散热快
独特的电机铁芯设计,24N28P多槽多级
使用6061-T6航空铝材,强度更高,为您提供更好的安全保证
通过磁通密度和磁包涵量仿真模拟,电机低耗能效率高
使用耐用优质EZO进口轴承,旋转更稳定,更抗摔
使用高性能耐高温弧形磁片,性能提升5%

商品编号: 0101DJ0738  分类:

KV330
KV170


基本参数

电机型号
MAD M6C18 IPE V3.0
极对数
14
定子铁芯
台湾/表面防锈处理
漆包线等级
180°C
电机尺寸
D:72 × 41.4mm
磁铁等级
150°C
防护等级
IP45 出线规格
150 mm (漆包线)
离心散热设计
YES
转子动平衡
≤5 mg
螺旋桨安装孔位
D:12 M3×4,  D:18 M3×4,  D:22 M3×4
电机动平衡
≤10 mg
轴径
IN: 6 mm
电机安装孔位
D:25 M3×4
轴承
EZO 696ZZ *2
线圈耐压
500 V



技术参数


KV值
170KV
330KV

工作额定电压
12S
6S

空载电流
1.6A / 30V
3.4A / 20V

相间内阻
48mΩ
10.5mΩ

电机重量
380 g
390 g

盒装重量
539g (110 x 110 x 55 mm)
549g (110 x 110 x 55 mm)

最大电流
73.1 A
96.1 A

最大功率
3429W
2161W

最大拉力
13.3 kg
9.4 kg

最大扭矩
4.28 Nm
2.93 Nm

电调推荐
MAD AMPX 80A(5-14S)
MAD AMPX 80A (5-14S)   120A (5-14S)

螺旋桨推荐
21x6.3 22x6.6 22.1x7.4 22x7 22.2X7.2 24x7.5
21x6.3 22x6.6 22.1x7.4 22x7 22.2X7.2 24x7.5

单机起飞重量推荐
4.5kg ~ 6.4kg
3.5kg ~ 4.7kg

整机起飞重量推荐
12S-22”/ 4轴12.5kg, 6轴18.8kg, 8轴25kg
12S-22”/ 4轴10.7kg, 6轴16kg, 8轴21.5kg

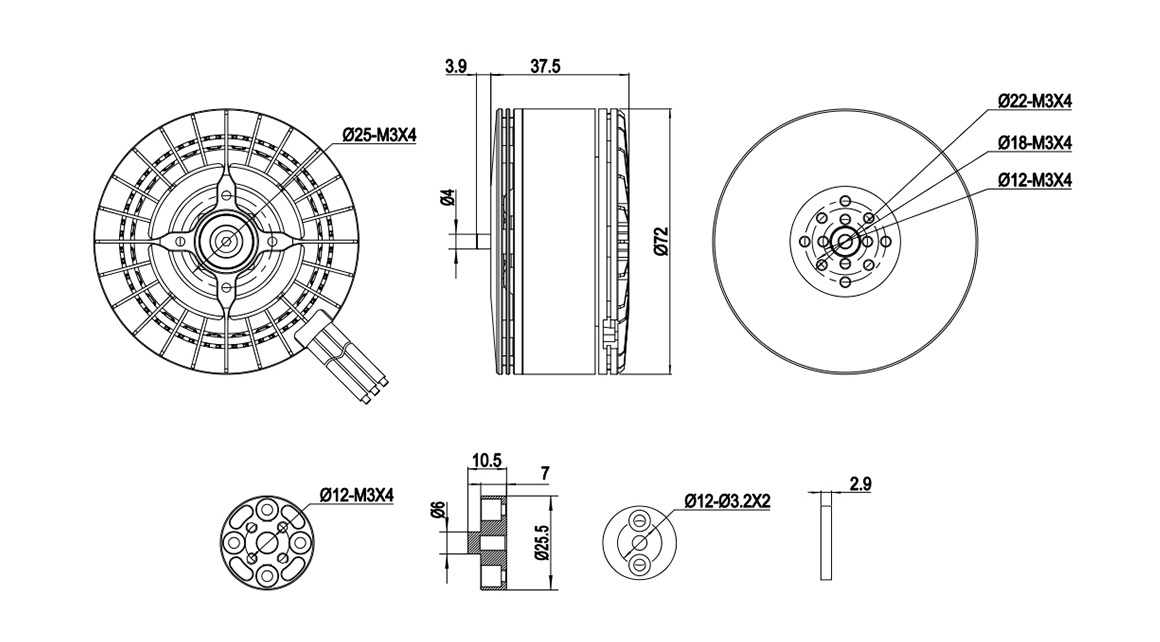

  工程图
