基本参数 | |||||||||
| 电机型号 |
MAD M6C08 IPE V3.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
台湾/ 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:72 × 27.5mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
防雨 | 出线规格 |
150 mm (180KV 260KV焊接18号硅胶线 ）(130KV 焊接18号硅胶线 ） (320KV漆包线 ） | ||||||
| 离心散热设计 |
自主散热 |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:18 M3×4, D:22 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4 | ||||||
| 轴承 |
EZO 696ZZ *2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
130 KV |
180KV
|
260KV
| ||||||
| 工作额定电压 |
12S |
12S
|
6-8S
| ||||||
| 空载电流 |
0.38A/20V |
0.51A / 20V |
1.04A / 20V
| ||||||
| 相间内阻 |
238mΩ |
119mΩ
|
57mΩ
| ||||||
| 电机重量 |
209 g |
210 g
|
209 g
| ||||||
| 盒装重量 |
379g (110 x 110 x 55 mm) |
380g (110 x 110 x 55 mm)
|
379g (110 x 110 x 55 mm)
| ||||||
| 最大电流 |
20.1 A |
34 A
|
50.7 A
| ||||||
| 最大功率
|
979.78 W
|
1484.6W
|
1602.2W
| ||||||
| 最大拉力
|
5.9 kg
|
7.1 kg
|
57mΩ
| ||||||
| 最大扭矩
|
1.65 Nm
|
1.99 Nm
|
1.99 Nm
| ||||||
| 电调推荐
|
MAD AMPX 40A(5-14S)
|
MAD AMPX 40A(5-14S)
|
MAD AMPX 40A(5-14S)
| ||||||
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2
|
20x6.0，21x6.3，22x6.6，22x7.0
|
20x6.0，21x6.3，22x6.6，22x7.0
| ||||||
| 单机起飞重量推荐
|
1.5kg ~ 2.5kg
|
1.8kg ~ 2.5kg
|
1.8kg ~ 2.5kg
| ||||||
| 整机起飞重量推荐
|
12S-22”/ 4轴10kg, 6轴14kg, 8轴20kg |
12S-22”/ 4轴10kg, 6轴14kg, 8轴20kg
|
12S-22”/ 4轴10kg, 6轴14kg, 8轴20kg
| ||||||
|
|
| ||||||||
|
| |||
| KV值 |
320 KV |
|
|
| 工作额定电压 |
6S |
|
|
| 空载电流 |
1.37A / 20V |
|
|
| 相间内阻 |
37mΩ |
|
|
| 电机重量 |
213 g |
|
|
| 盒装重量 |
383g (110 x 110 x 55 mm) |
|
|
| 最大电流 |
63.4 A |
|
|
| 最大功率
|
1494.5W
|
|
|
| 最大拉力
|
6.9 kg
|
|
|
| 最大扭矩
|
1.91 Nm
|
|
|
| 电调推荐
|
XROTOR Pro 60A (4-6S)
|
|
|
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2
|
|
|
| 单机起飞重量推荐
|
2.0kg ~ 3.0kg |
|
|
| 整机起飞重量推荐
|
12S-22”/ 4轴10kg, 6轴14kg, 8轴20kg
|
|
|
|
|
| ||

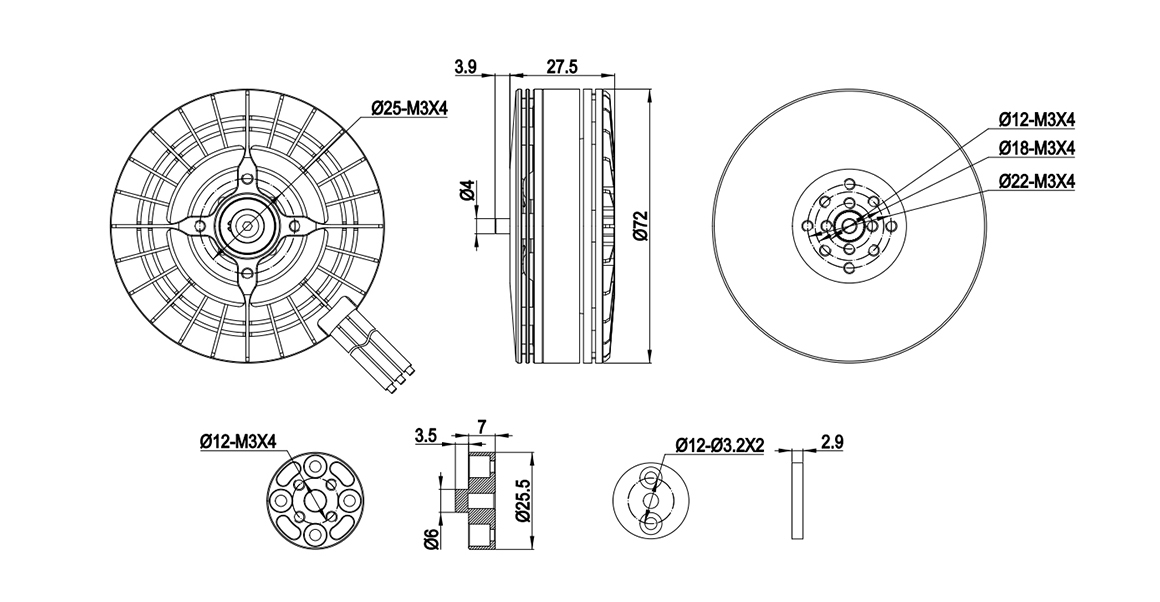

工程图
