基本参数 | |||||||||
| 电机型号 |
MAD M6C08 EEE V2.0 |
极对数 |
14 | ||||||
| 定子铁芯 |
台湾/表面防锈处理 |
漆包线等级 |
150°C | ||||||
| 电机尺寸 |
D:72 × 23mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
防雨 | 出线规格 |
60 mm (180KV 260KV焊接18号硅胶线 ）(130KV 焊接18号硅胶线 ）(320KV漆包线 ） | ||||||
| 离心散热设计 |
自主散热 |
转子动平衡 |
≤5 mg | ||||||
| 螺旋桨安装孔位 |
D:12 M3×4, D:18 M3×4, D:22 M3×4 |
电机动平衡 |
≤10 mg | ||||||
| 轴径 |
IN: 6 mm |
电机安装孔位 |
D:25 M3×4, D:32 M4×4 | ||||||
| 轴承 |
EZO 696ZZ *2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
130 KV |
180KV |
260KV | ||||||
| 工作额定电压 |
12S |
12S |
6-8S | ||||||
| 空载电流 |
0.38A / 20V |
0.51A / 20V |
1.04A / 20V | ||||||
| 相间内阻 |
238mΩ |
119mΩ |
57mΩ | ||||||
| 电机重量 |
188 g |
180 g |
185 g | ||||||
| 盒装重量 |
358g (110 x 110 x 55 mm) |
350g (110 x 110 x 55 mm) |
355g (110 x 110 x 55 mm) | ||||||
| 最大电流 |
20.1 A |
34 A |
50.7 A | ||||||
| 最大功率
|
979.8W |
1484.6W |
1602.2W | ||||||
| 最大拉力
|
5.9 kg |
7.1 kg |
7.6 kg | ||||||
| 最大扭矩
|
1.65 Nm |
1.99 Nm |
1.99 Nm | ||||||
| 电调推荐
|
MAD AMPX 40A(5-14S) |
MAD AMPX 40A(5-14S) |
MAD AMPX 80A(5-14S) | ||||||
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2 |
20x6.0，21x6.3，22x6.6，22x7.0in |
21x6.3, 22x6.6, 22.1x7.4, 24x7.2in | ||||||
| 单机起飞重量推荐
|
1.5kg ~ 2.5kg
|
1.8kg ~ 2.5kg
|
1.8kg ~ 2.5kg
| ||||||
| 整机起飞重量推荐
|
12S-22 ”/ 4轴7.5kg, 6轴11kg, 8轴14.5kg |
12S-22 ”/ 4轴10kg, 6轴14kg, 8轴20kg |
12S-22 ”/ 4轴8kg, 6轴12kg, 8轴16kg | ||||||
|
|
| ||||||||
|
| |||
| KV值 |
320 KV |
| |
| 工作额定电压 |
6S |
| |
| 空载电流 |
1.37A / 20V |
| |
| 相间内阻 |
37mΩ |
| |
| 电机重量 |
179 g |
| |
| 盒装重量 |
349g (110 x 110 x 55 mm) |
| |
| 最大电流 |
63.4 A |
| |
| 最大功率
|
1494.5W
|
| |
| 最大拉力
|
6.9 kg
|
| |
| 最大扭矩
|
1.91 Nm
|
| |
| 电调推荐
|
XROTOR Pro 60A (4-6S) |
| |
| 螺旋桨推荐
|
21x6.3，22x6.6，22.1x7.4，24x7.2in
|
| |
| 单机起飞重量推荐
|
2.0kg ~ 3.0kg
|
| |
| 整机起飞重量推荐
|
6S-22 ”/ 4轴10kg, 6轴15kg, 8轴20kg |
| |
|
|
| ||

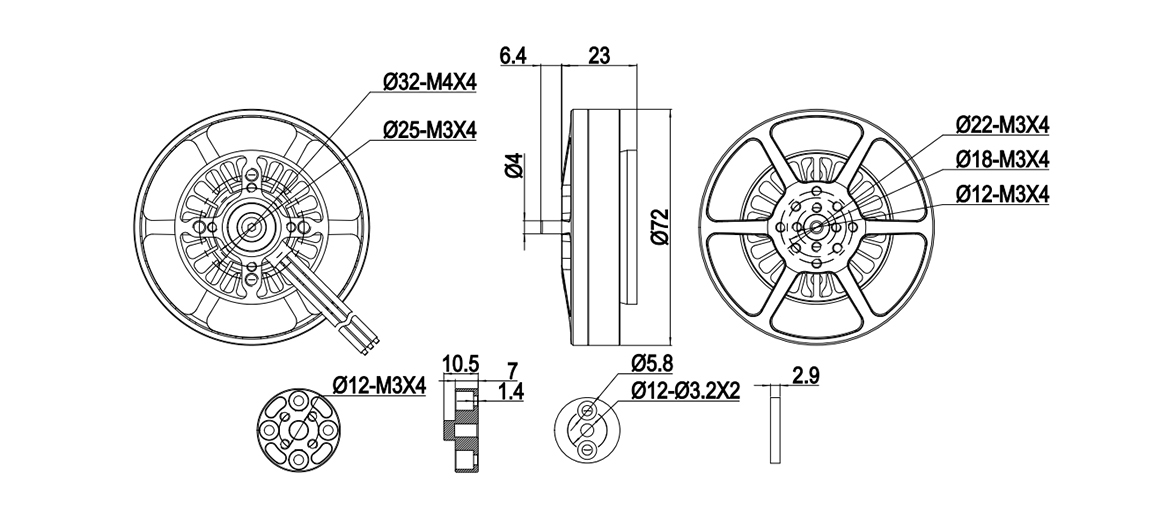

工程图
