| 基本参数 | |||||||||
| 电机型号 |
MAD M20 MINI IPE V1.0 |
极对数 |
21 | ||||||
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
180°C | ||||||
| 电机尺寸 |
D:108.6 × 42.9 mm |
磁铁等级 |
150°C | ||||||
| 防护等级 |
IP35 | 出线规格 |
150 mm (漆包线） | ||||||
| 离心散热设计 |
YES |
转子动平衡 |
≤10 mg | ||||||
| 螺旋桨安装孔位 |
D:20 M3×4, D:24 M4×4 |
电机动平衡 |
≤20 mg | ||||||
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:50 M4×4 | ||||||
| 轴承 |
EZO 6902ZZ*2 |
线圈耐压 |
500 V | ||||||
技术参数 | |||||||||
| KV值 |
90 KV |
110 KV
|
160KV
| ||||||
| 工作额定电压
|
12S |
12S |
12S | ||||||
| 空载电流
|
2.5A/30V |
3.1A/20V |
5.7A/25V | ||||||
| 相间内阻 |
34mΩ |
21mΩ |
10.7mΩ | ||||||
| 电机重量 |
812 g |
812 g |
812 g | ||||||
| 盒装重量 |
1183g (200 x 150 x 70 mm) |
1183g (200 x 150 x 70 mm) |
1183g (200 x 150 x 70 mm) | ||||||
| 最大电流 |
112.3 A |
162.6 A
|
139.4 A
| ||||||
| 最大功率
|
5365W
|
7703W
|
6629W
| ||||||
| 最大拉力
|
24.2 kg |
30.4 kg |
23.4 kg | ||||||
| 最大扭矩
|
12.7 Nm |
14.9 Nm |
8.4 Nm | ||||||
| 电调推荐
|
MAD AMPX 120A (5-14S) |
MAD AMPX 120A (5-14S) |
MAD AMPX 200A (5-14S) | ||||||
| 螺旋桨推荐
|
40x13.1in |
34x11.2，36x11.5，40x13.1in |
28x8.4in | ||||||
| 单机起飞重量推荐
|
8kg ~ 9.5kg |
8kg ~ 9.5kg |
8kg ~ 9.5kg
| ||||||
| 整机起飞重量推荐
|
12S-40”/ 4轴32kg, 6轴48kg, 8轴64kg |
12S-36”/ 4轴32kg, 6轴48kg, 8轴64kg |
12S-28”/ 4轴32kg, 6轴48kg, 8轴64kg | ||||||
|
|
| ||||||||

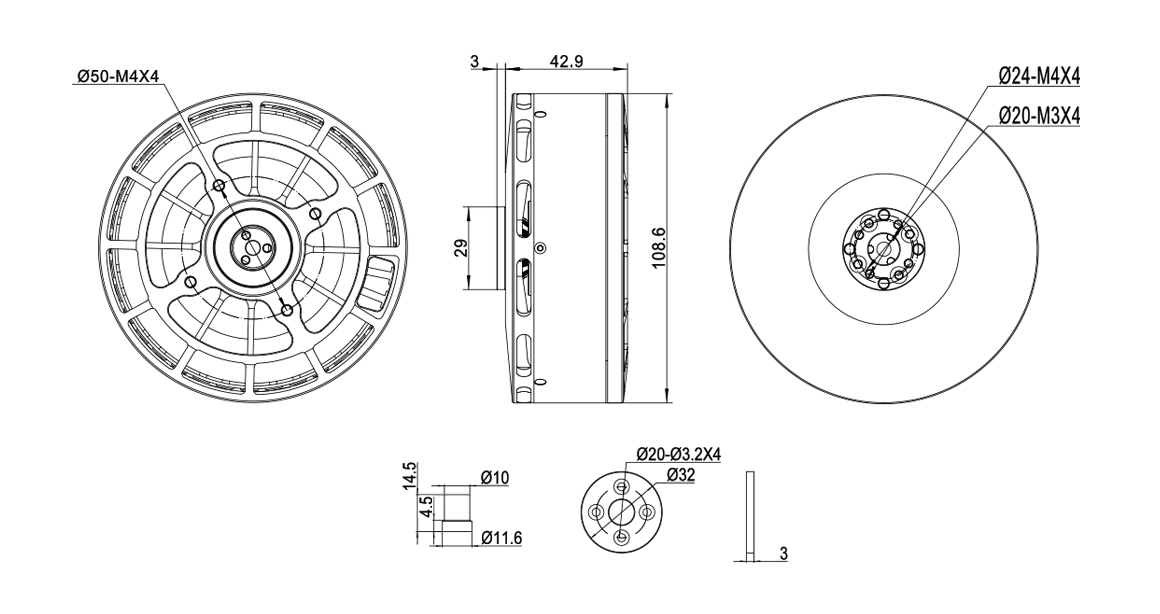

工程图
