| 基本参数 | |||

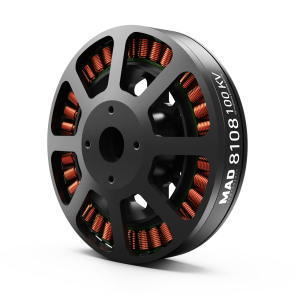

| 电机型号 |
MAD 8108 IPE V1.0 |
极对数 |
21 |
| 定子铁芯 |
台湾 / 表面防锈处理 |
漆包线等级 |
180°C |
| 电机尺寸 |
D:86.8×27.5mm |
磁铁等级 |
150°C |
| 防护等级 |
IP35 |
出线规格 |
150 mm (引出线） |
| 离心散热设计 |
YES | 转子动平衡 |
≤5 mg |
| 螺旋桨安装孔位 |
D:12 M3×4, D:20 M3×4 |
电机动平衡 |
≤10 mg |
| 轴径 |
IN: 15 mm |
电机安装孔位 |
D:30 M3×4, D:32 M4×4, D:50 M3×4 |
| 轴承 |
EZO6802ZZ*2 |
线圈耐压 |
500 V |

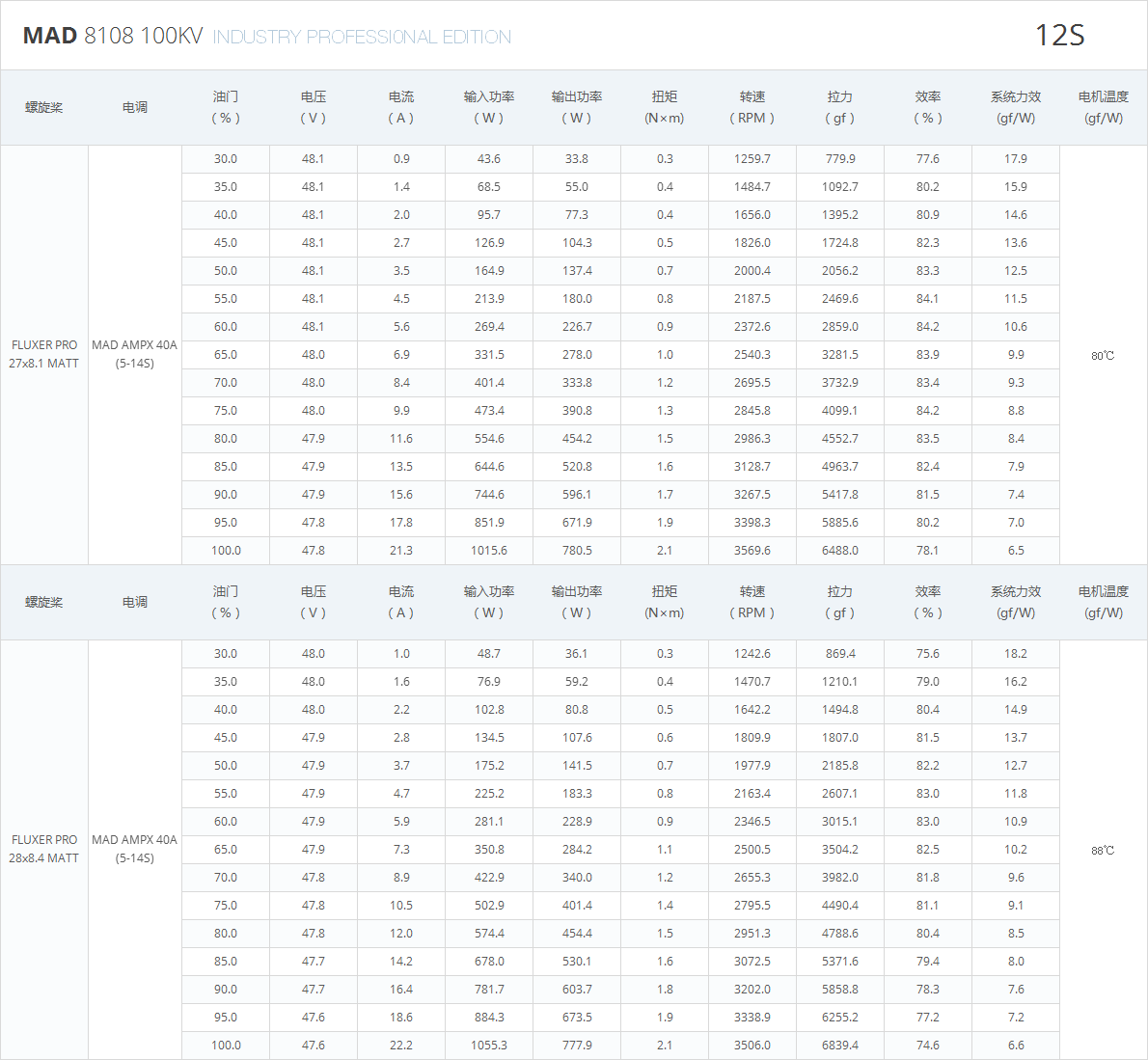

技术参数 | |||
| KV值 |
100KV |
170KV
|
|
| 工作额定电压
|
12S
|
6S |
|
| 空载电流
|
0.74A / 30V
|
1.27A / 20V
|
|
| 相间内阻
|
190mΩ
|
71mΩ
|
|
| 电机重量
|
272 g
|
273 g
|
|
| 盒装重量
|
528g (150 x 150 x 65 mm) |
529g (150 x 150 x 65 mm)
|
|
| 最大电流
|
22.2 A |
37.3 A |
|
| 最大功率
|
1055.3W
|
873.93W
|
|
| 最大拉力
|
6839 g
|
5878 g
|
|
| 最大扭矩
|
2.12 Nm
|
2.11 Nm |
|
| 电调推荐
|
MAD AMPX 40A (5-14S)
|
MAD AMPX PRO 40A-A (2-6S)
|
|
| 螺旋桨推荐
|
27x8.1，28x8.4in
|
29x8.7，30x10.0in
|
|
| 单轴起飞重量推荐
|
2.2kg ~ 3.0kg
|
1.9kg ~ 2.6kg
|
|
| 整机起飞重量推荐
| 12S-28”/ 4轴10.4kg, 6轴15.6kg, 8轴20.8kg | 6S-28”/ 4轴8.2kg, 6轴13.2kg, 8轴17.6kg
| |

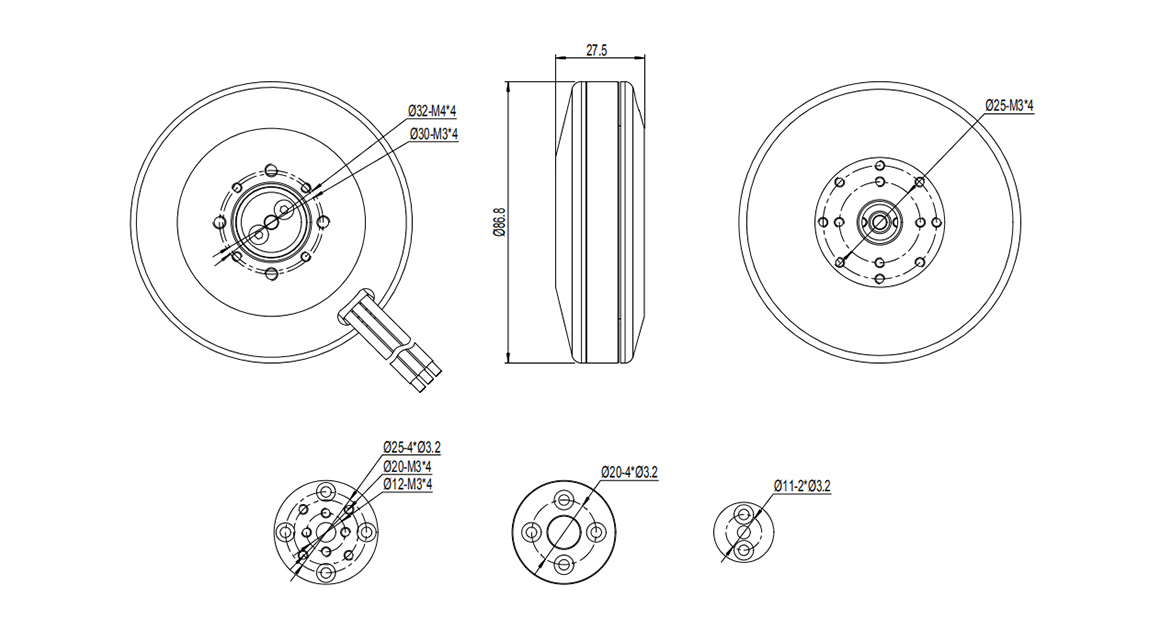

工程图
