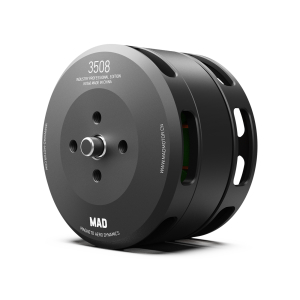

MAD 3508 IPE

高效超轻长航时动力

¥716

纯手工绕线,满槽率高、外观整洁
独特的电机结构设计,12N14P多槽多级
最大程度的封闭设计,重量超轻
敞开式设计,最大限度的散热
电机安装孔位标准化,通用性强,适应各种机架安装
使用极端耐用优质进口轴承,旋转更稳定,更抗摔

商品编号: 0101DJ0840  分类:

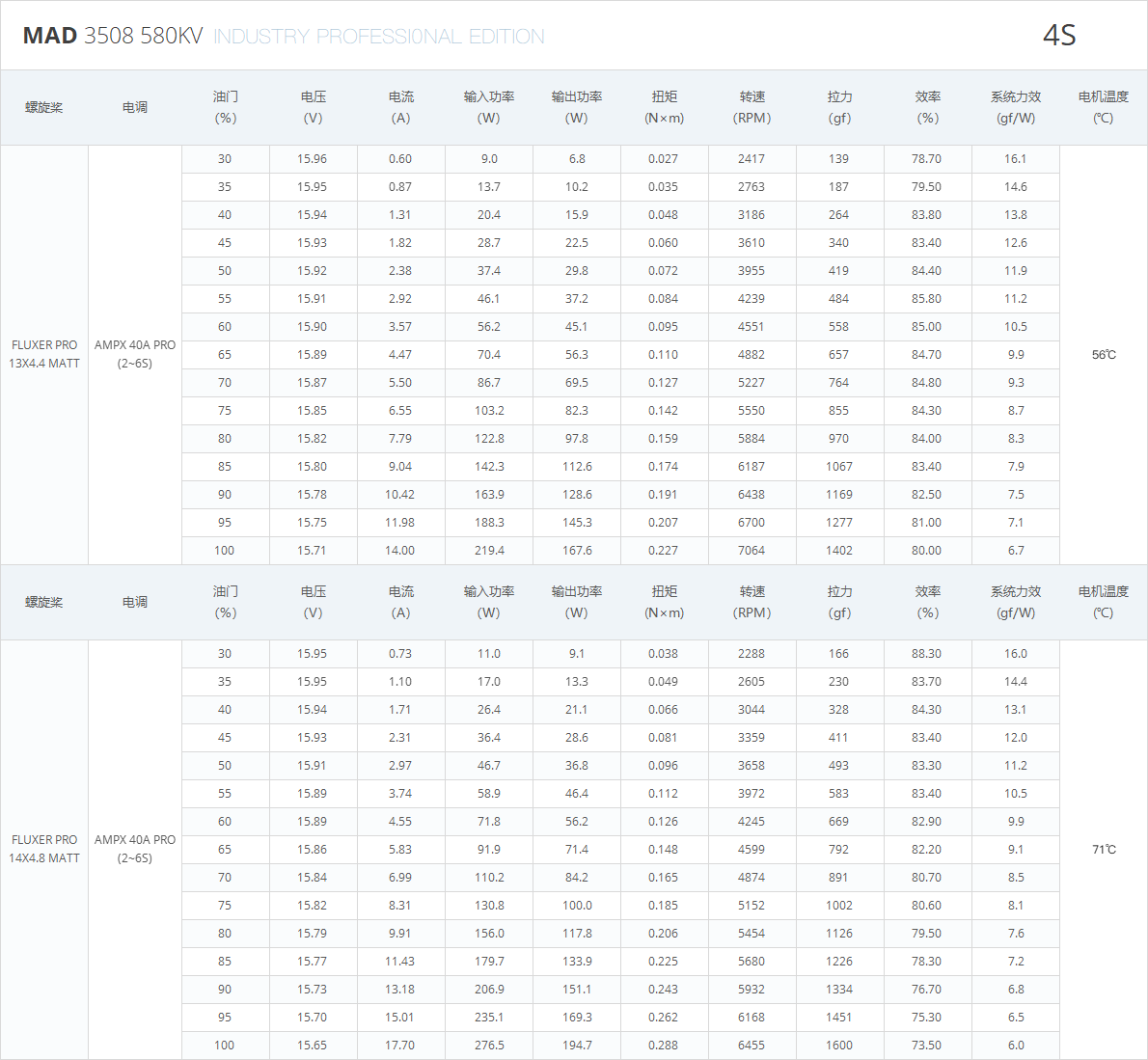

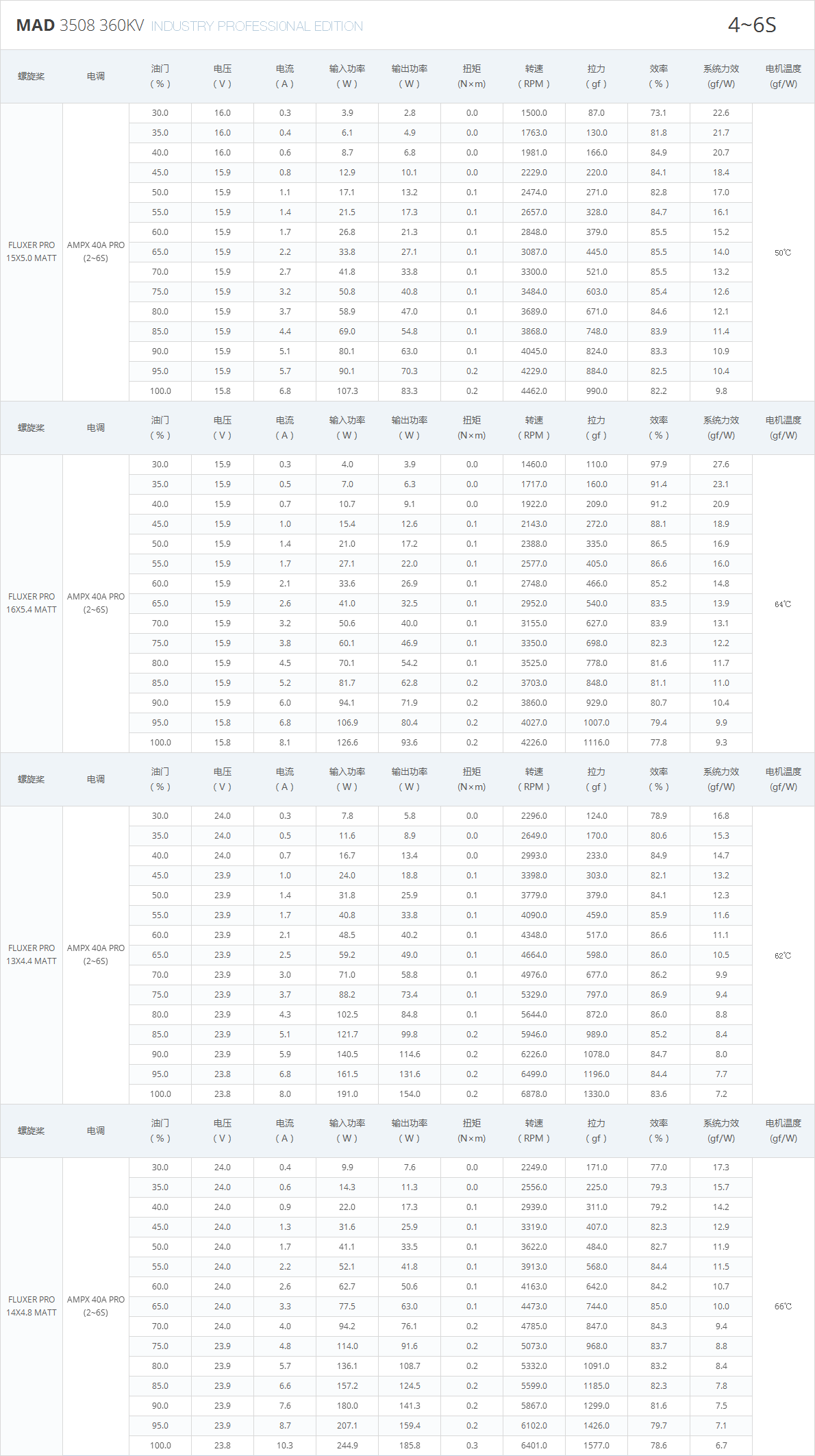

KV360
KV580

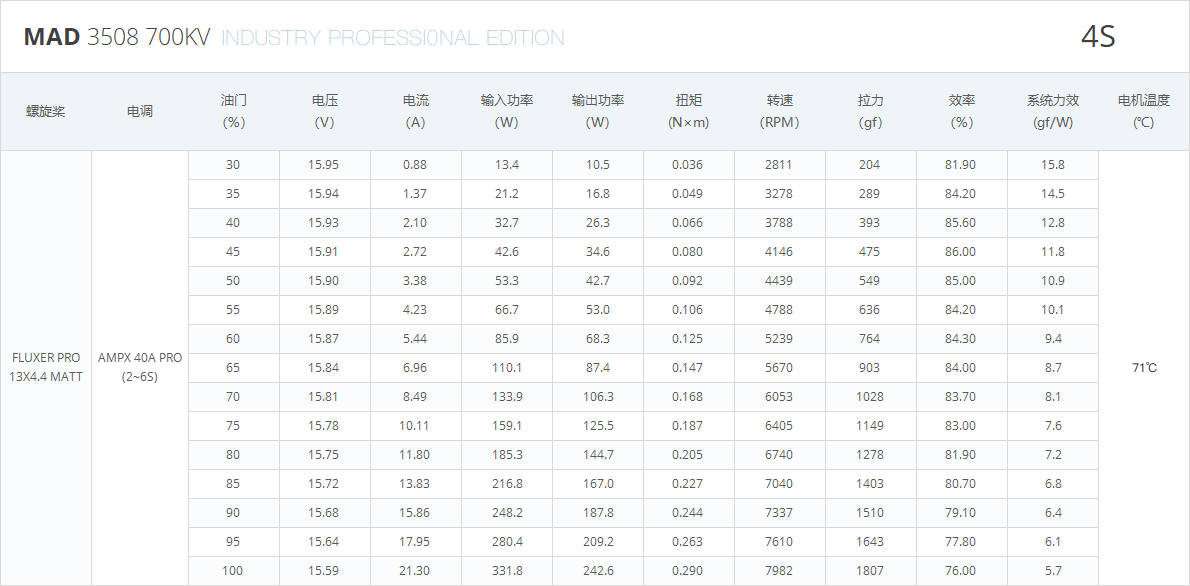

KV700


基本参数

电机型号
MAD 3508 IPE V3.0
极对数
7
定子铁芯
日本 / 进口材料
漆包线等级
150°C
电机尺寸
D:42.5 × 27.5mm
磁铁等级
150°C
防护等级
IP35 出线规格
150 mm (19号硅胶线 )
离心散热设计
自主散热
转子动平衡
≤5 mg
螺旋桨安装孔位
D:12 M3×2   D:15 M3×2
电机动平衡
≤10 mg
轴径
IN: 5 mm
电机安装孔位
D:19 M3×2 D:25 M3×2
轴承
EZO 685ZZ*1 / EZO 695ZZ*1
线圈耐压
500 V



技术参数


KV值
360 KV
580KV
700KV
工作额定电压
4-6S
4-6S
4S
空载电流
0.37A/20V
0.67A / 20V
0.57A / 10V
相间内阻
266mΩ
107mΩ
74mΩ
电机重量
99 g
96.8 g
97.4 g
盒装重量
351g (110 x 110 x 50 mm) 2个装
344g (110 x 110 x 50 mm) 2个装
346g (110 x 110 x 50 mm) 2个装
最大电流
10.3 A
17.7 A
21.3 A
最大功率
185.83W
276.52W
331.8W
最大拉力
1.6 kg
1.6 kg
1.8 kg
最大扭矩
0.277 Nm
0.288 Nm
0.29 Nm
电调推荐
MAD AMPX PRO 40A (2~6S)
MAD AMPX PRO 40A (2~6S)
MAD AMPX PRO 40A (2~6S)
螺旋桨推荐
13x4.4,14x4.8,15x5.0,16x5.4
13x4.4,14x4.8
13x4.4
单轴起飞重量推荐
4S-16”/ 4轴1.8kg, 6轴2.7kg,8轴3.6kg
4S-14”/ 4轴2.2kg, 6轴3.3kg,8轴4.4kg
4S-13”/ 4轴2.4kg, 6轴3.6kg,8轴4.8kg
整机起飞重量推荐






0.32kg~0.55kg




0.45kg ~ 0.65kg
0.60kg ~ 0.75kg

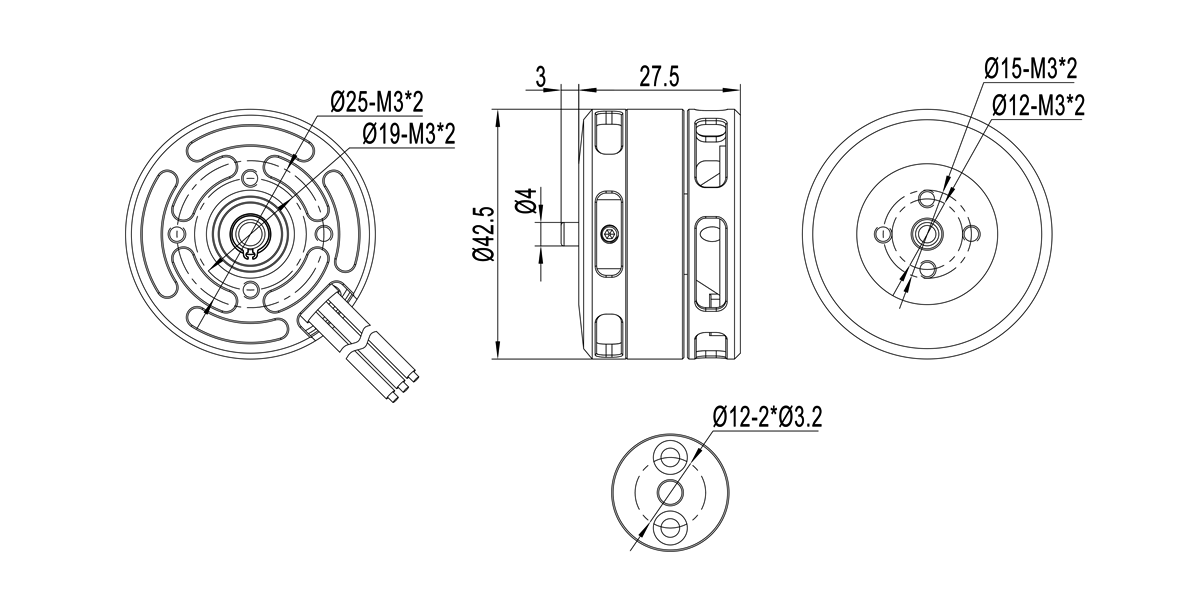

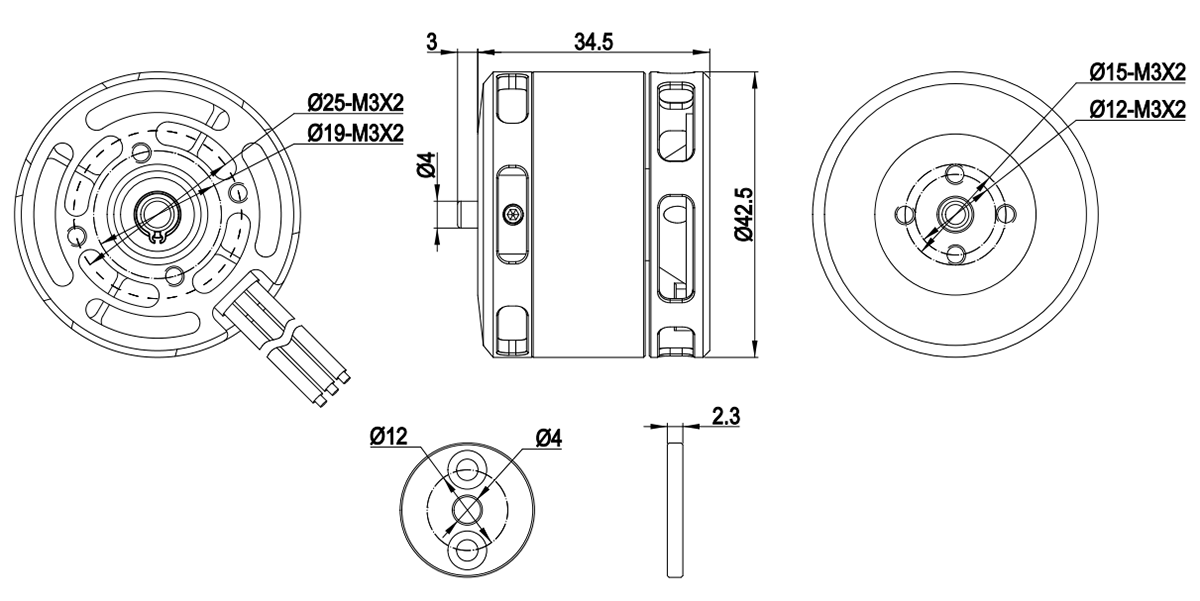

    工程图
